HEIDENHAIN iTNC 530

203

7.3

Перекрыв

ающие

др

уг

др

уга

ко

н

тур

ы

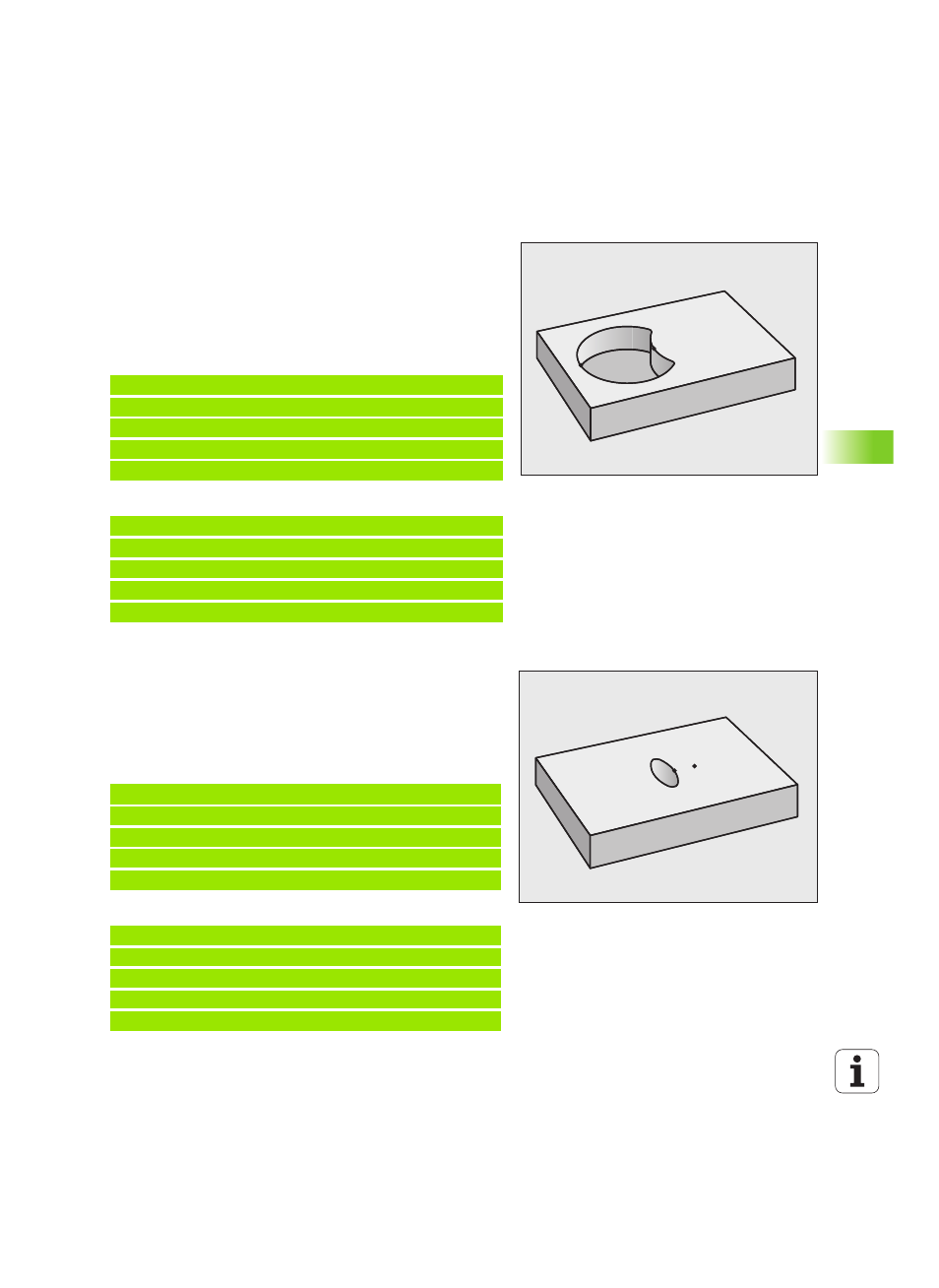

“Разностная” площадь

Поверхность A должна обрабатываться за исключением

перекрытого поверхностью B участка:

Поверхность A должна быть карманом, а B должна быть

островом.

A должна начинаться вне B.

B должна начинаться в пределах A

Поверхность A:

Поверхность B:

Площадь "пересечения"

Должна обрабатываться площадь перекрытия A и B. (Перекрытые

простым образом площади должны оставаться

необработанными).

A и B должны быть карманами.

A должна начинаться в пределах B.

Поверхность A:

Поверхность B:

A

B

51 LBL 1

52 L X+10 Y+50 RR

53 CC X+35 Y+50

54 C X+10 Y+50 DR-

55 LBL 0

56 LBL 2

57 L X+40 Y+50 RL

58 CC X+65 Y+50

59 C X+40 Y+50 DR-

60 LBL 0

A

B

51 LBL 1

52 L X+60 Y+50 RR

53 CC X+35 Y+50

54 C X+60 Y+50 DR-

55 LBL 0

56 LBL 2

57 L X+90 Y+50 RR

58 CC X+65 Y+50

59 C X+90 Y+50 DR-

60 LBL 0
