HEIDENHAIN iTNC 530 419
15.13
ПРИВ
ЯЗКА
К
КООР
ДИНА
ТЕ
(
цик
л
419, DIN/ISO:
G419)

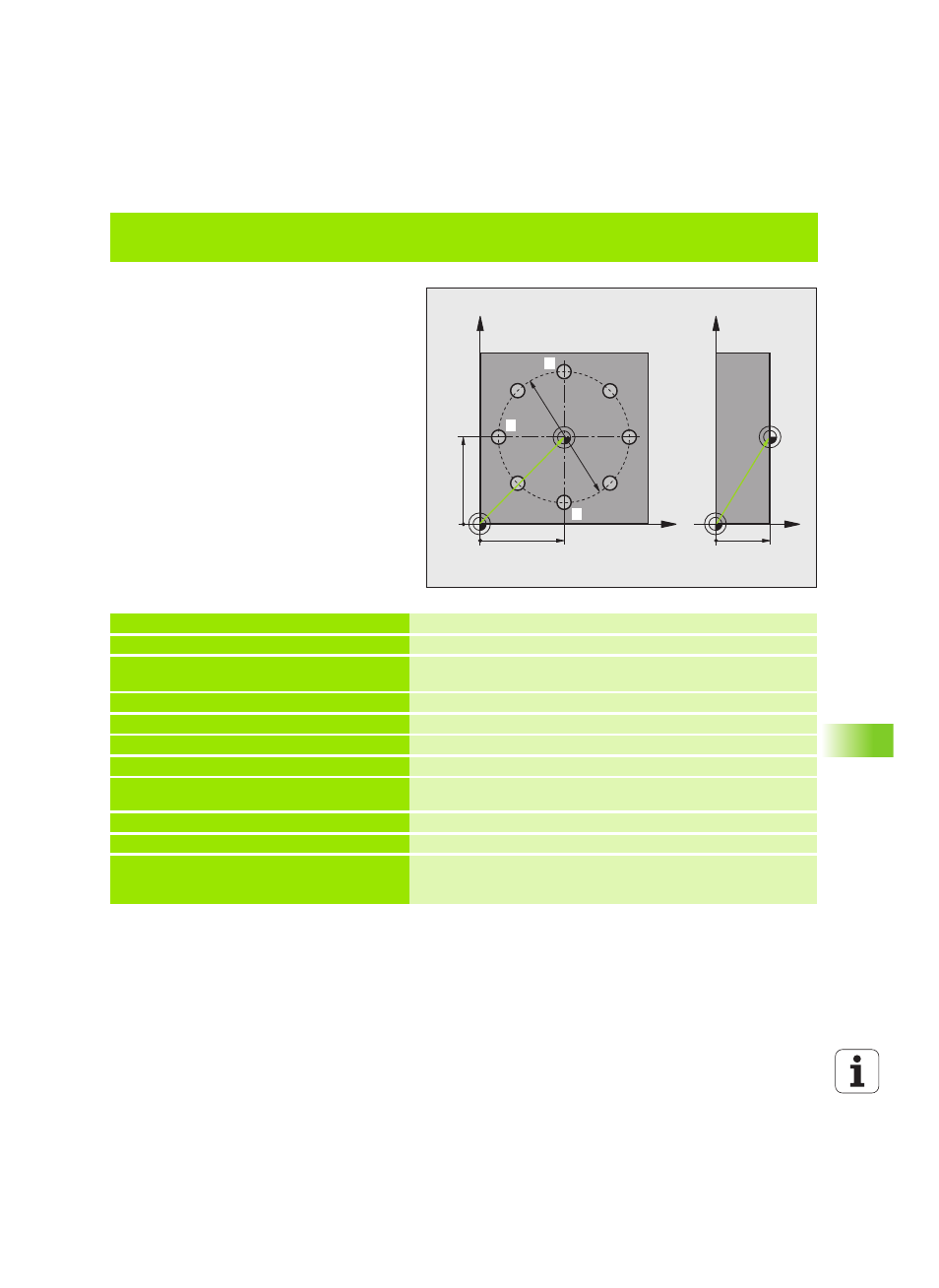

Пример: Задание точки привязки к верхней грани детали и центру окружности
отверстий
Измеренный центр окружности отверстий
должен записываться в таблицу предустановок
для его последующего использования.
0 BEGIN PGM CYC416 ММ
1 TOOL CALL 69 Z Вызвать инструмент 0 для установки оси измерительного щупа
2 TCH PROBE 417 ТЧК. ПРИВ.НА ОСИ
ЩУПА Определение цикла для установки точки привязки по оси
измерительного щупа
Q263=+7,5 ;1-Я ТОЧКА 1-Й ОСИ Точка измерения: X-координата
Q264=+7,5 ;1-Я ТОЧКА 2-Й ОСИ Точка измерения: Y-координата
Q294=+25 ;1-Я ТОЧКА 3-Й ОСИ Точка измерения: Z-координата
Q320=0 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Безопасное расстояние дополнительно к MP6140
Q260=+50 ;БЕЗОП. ВЫСОТА Высота, на которой ось измерительного щупа может
перемещаться без столкновений
Q305=1 ;НОМЕР В ТАБЛ. Записать координату Z в строку 1
Q333=+0 ;ТОЧКА ПРИВЯЗКИ Установить ось измерительного щупа на 0
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
Сохранить рассчитанную точку привязки, связанную с системой
координат станка (REF-система), в таблице предустановок
PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
