234 Циклы обработки: карман по контуру, протяжка контура
7.13
Примеры
программ

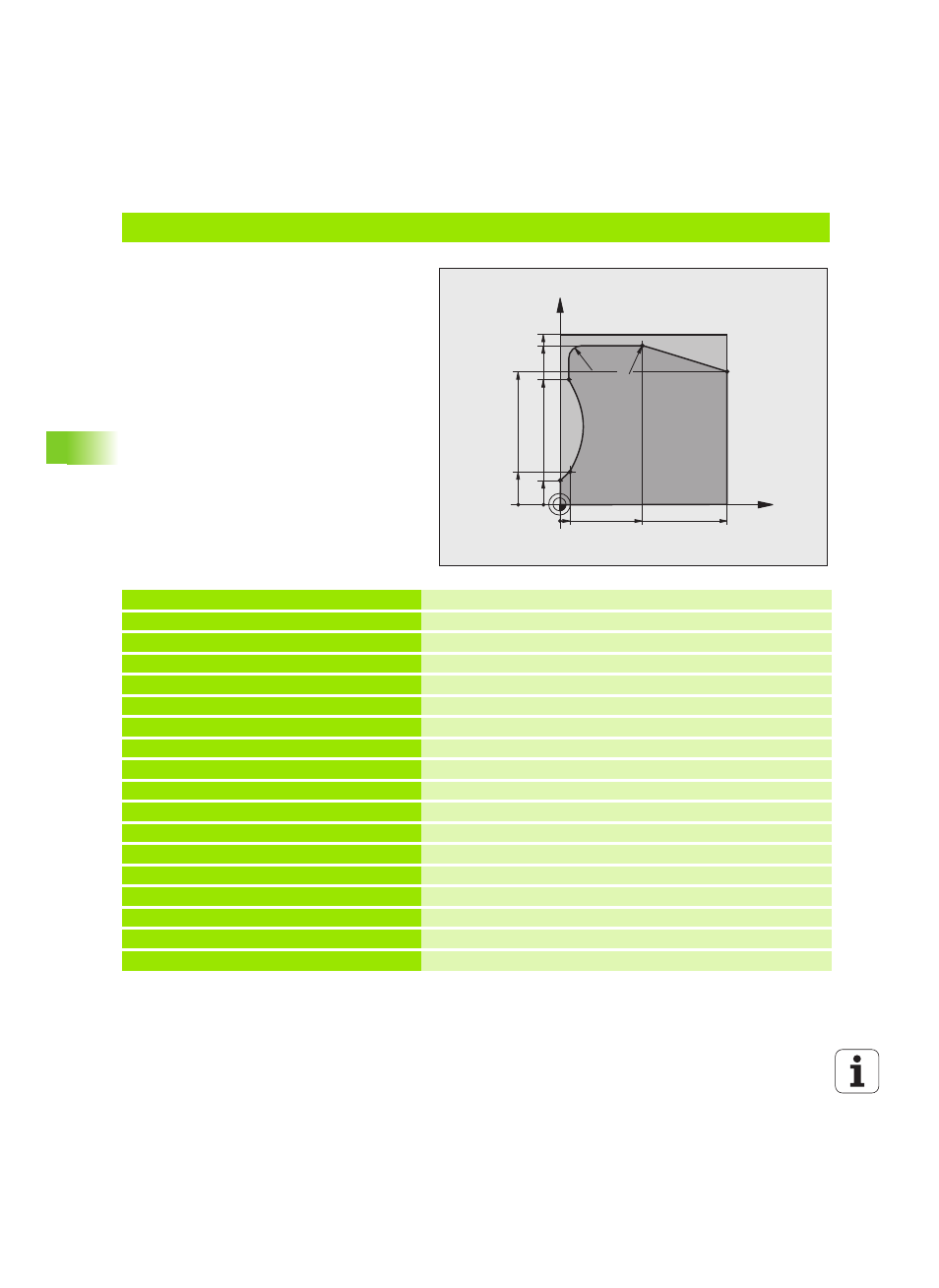

Пример: протяжка контура
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000 Вызов инструмента, диаметр 20
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 14.0 КОНТУР Определение подпрограммы контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА1
7 CYCL DEF 25 ПРОТЯЖКА КОНТУРА Определение параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗ.
Q3=+0 ;ПРИПУСК СБОКУ
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q7=+250 ;БЕЗОП. ВЫСОТА
Q10=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1 ;ТИП ФРЕЗЕРОВАНИЯ
8 CYCL CALL M3 Вызов цикла
9 L Z+250 R0 FMAX M2 Вывод инструмента из материала, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
