274

Циклы обработки: построчное фрезерование

10.2

ОР

АБОТКА

3D-

ДАННЫХ

(

ЦИКЛ

30, DIN/ISO:

G60)

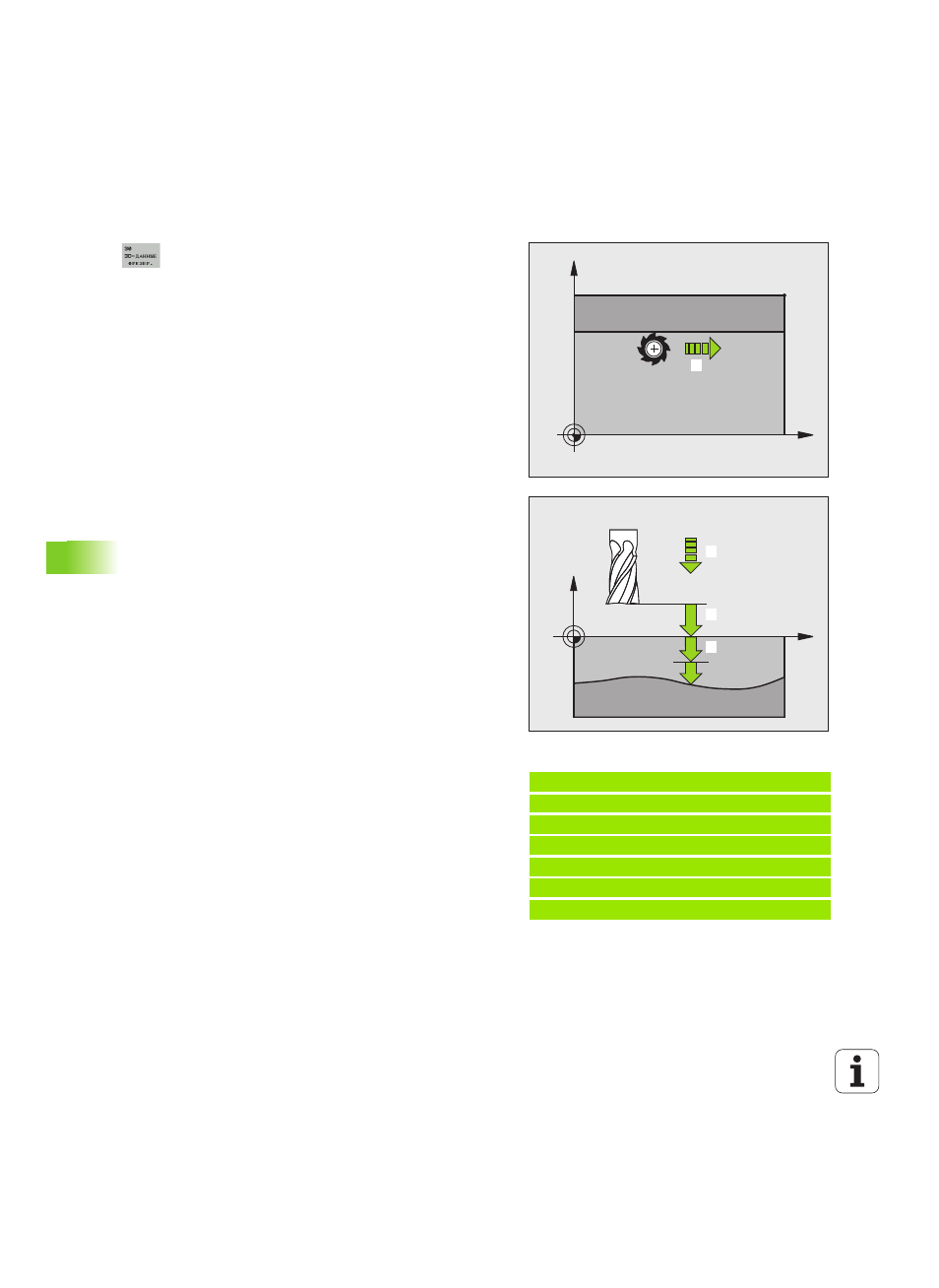

Параметры цикла

Имя файла 3D-данные: введите имя программы, в

которой хранятся данные о траектории; если

данные находятся не в текущей директории, то

введите полный путь к файлу. Максимальная

длина ввода составляет 254 символа

MIN точка области: точка минимума (координаты

X, Y и Z) области, в которой выполняется

фрезерование. Диапазон ввода от -99999,9999 до

99999,9999

MAX точка области: точка максимума (координаты

X, Y и Z) области, в которой выполняется

фрезерование. Диапазон ввода от -99999,9999 до

99999,9999

Безопасное расстояние

1

(в инкрементах):

расстояние от вершины инструмента до

поверхности детали при ускоренных

перемещениях. Диапазон ввода от 0 до

99999,9999

Глубина врезания

2

(в инкрементах): величина, на

которую врезается инструмент. Диапазон ввода от

-99999,9999 до 99999,9999

Подача врезания на глубину

3

: скорость

перемещения инструмента при врезании в

мм/мин. Диапазон ввода от 0 до 99999,999 или

через FAUTO

Подача фрезерования

4

: скорость перемещения

инструмента при фрезеровании в мм/мин.

Диапазон ввода от 0 до 99999,9999 или через
FAUTO

Дополнительная функция M: опциональный ввод

до двух дополнительных функций, например, M13.

Диапазон ввода от 0 до 999

Пример: NC-кадры

64 CYCL DEF 30.0 ОТРАБОТКА 3D-ДАННЫХ

65 CYCL DEF 30.1 PGM DIGIT.: BSP.H

66 CYCL DEF 30.2 X+0 Y+0 Z-20

67 CYCL DEF 30.3 X+100 Y+100 Z+0

68 CYCL DEF 30.4 РАССТ. 2

69 CYCL DEF 30.5 ZUSTLG -5 F100

70 CYCL DEF 30.6 F350 M8

4

Y

X

MIN

MAX

X

Z

1

2

3
