56 Применение циклов обработки
2.1
Ра
б
о
та
с
цик
л
ами
обрабо
тки

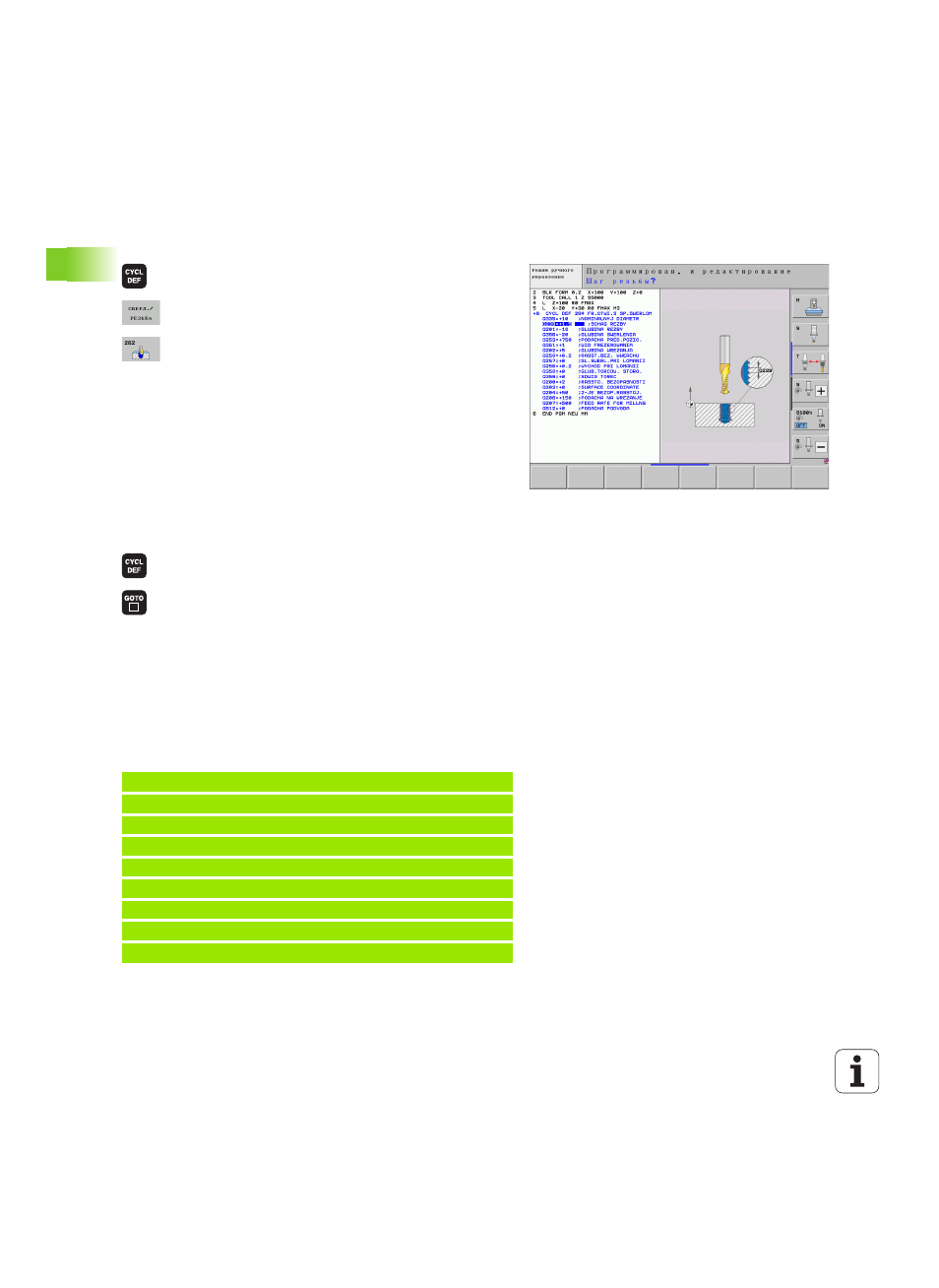

Определение цикла с помощью
многофункциональных клавиш Softkey
 Панель Softkey показывает различные группы
циклов
 Выберите группу циклов, например, циклы
сверления
 Система ЧПУ откроет диалог и запросит все
необходимые значения; одновременно ЧПУ
отображает в правой части экрана график, в
котором выделены вводимые параметры.
 Введите все запрашиваемые системой ЧПУ
параметры, каждый раз подтверждая ввод
кнопкой ENT
 Система ЧПУ закончит диалог после того, как все
необходимые данные будут введены
Определение цикла при помощи функции
GOTO
 На панели клавиш Softkey отображены различные
группы циклов
 Система ЧПУ показывает в окне обзор циклов
 Выберите с помощью клавиш со стрелками
желаемый цикл или
 Выберите с помощью CTRL + клавиша со
стрелкой (перелистывание страниц) желаемый
цикл или
 Введите номер цикла и подтвердите клавишей
ENT. Система ЧПУ откроет диалоговое окно
цикла, как было описано выше.
Примеры NC-кадров
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2 ;БЕЗОП. РАССТ.
Q201=3 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
