HEIDENHAIN iTNC 530

307

11

.9

ПЛОСКОС

Т

Ь

ОБР

А

БОТКИ

(

цик

л

19, DIN/ISO:

G80,

опция

П

О

1)

11.9 ПЛОСКОСТЬ ОБРАБОТКИ

(цикл 19, DIN/ISO: G80,

опция ПО 1)

Действие

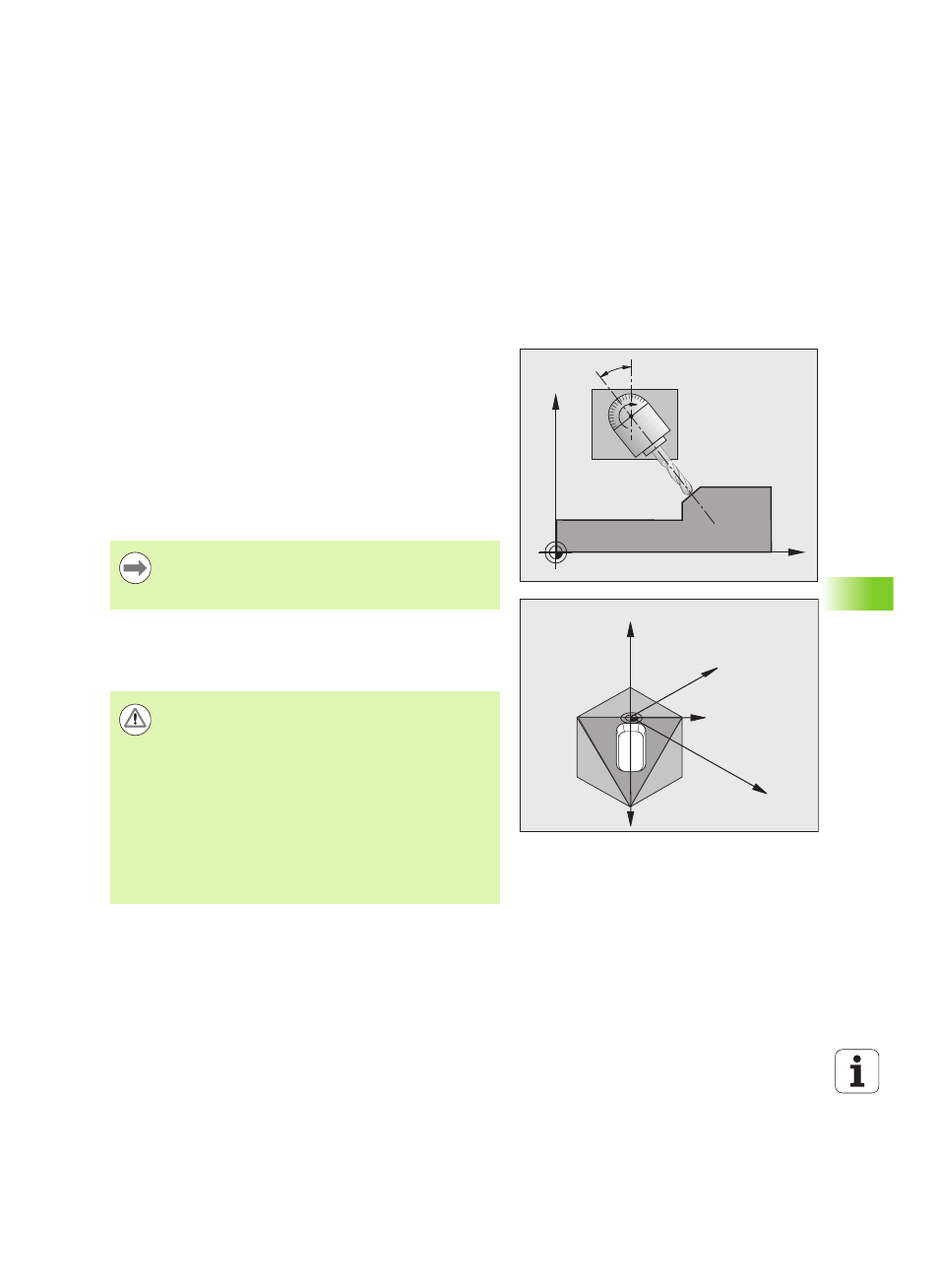

В цикле 19 путем ввода углов наклона определяется положение

плоскости обработки - другими словами положение оси

инструмента относительно жесткой системы координат станка.

Положение плоскости обработки можно задать двумя способами:

Непосредственным вводом положения наклона осей

Описанием положения плоскости обработки, используя до трех

поворотов (пространственных углов) фиксированной системы

координат станка. Можно получить значение вводимого

пространственного угла, выполнив сечение, перпендикулярное

к наклоненной плоскости обработки и рассматривая это

сечение с той оси, относительно которой нужно осуществить

наклон. Двумя пространственными углами однозначно

определяется любое положение инструмента в пространстве.

Если положение плоскости обработки запрограммировано через

пространственный угол, система ЧПУ автоматически

рассчитывает требуемые для этого установки углов осей наклона

и записывает их в параметрах от Q120 (A-ось) до Q122 (C-ось).

Последовательность вращений для расчета положения

плоскости задана жестко: сначала ЧПУ поворачивает A-ось,

потом B-ось и, наконец, C-ось.

Z

X

B

X

Z

Y

X'

Y'

Обратите внимание на то, что положение наклоненной

системы координат и связанные с ней перемещения в

наклоненной системе зависят от описания

наклоненной плоскости.

Внимание, опасность столкновения!

В зависимости от конфигурации станка при

определении пространственного угла возможны два

решения (положения оси). С помощью

соответствующих тестов на вашем станке проверьте,

какое положение оси выбирает программное

обеспечение ЧПУ.

Если вам доступна опция DCM, то вы можете задать

отображение соответствующего положения оси при

тестировании программы в режиме

ПРОГРАММА+КИНЕМАТИКА (см. руководство

пользователя Диалог открытым текстом,

Динамический контроль столкновений).
