Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Cycle programming
Страница 98
98
Циклы обработки: сверление
3.7
РА
С
Т
О
Ч
К
А
ОБР
А
Т
Н
ЫМ
ХО
Д
О
М
(
цик
л
204, DIN/ISO:
G204)

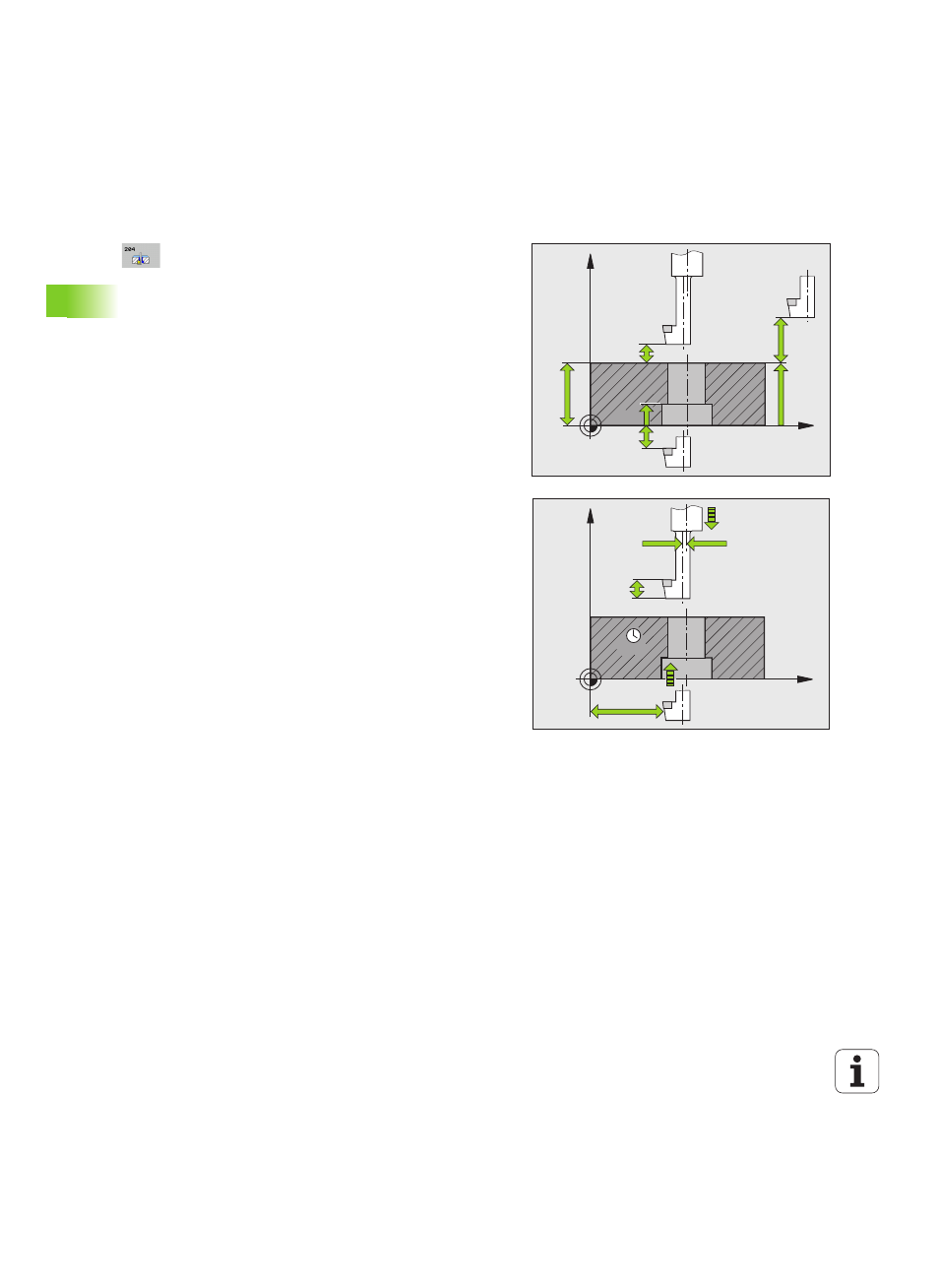

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Глубина зенковки Q249 (в инкрементах):
расстояние от нижней грани детали до дна
зенковки. Положительный знак перед значением
задает зенкерование в положительном
направлении оси шпинделя. Диапазон ввода от
-99999,9999 до 99999,9999
Толщина материала Q250 (в инкрементах):
толщина заготовки. Диапазон ввода от 0,0001 до
99999,9999
Размер эксцентрика Q251 (в инкрементах): размер
эксцентрика борштанги; берется из списка данных
инструмента. Диапазон ввода от 0,0001 до
99999,9999
Высота режущей кромки Q252 (в инкрементах):
расстояние от нижней кромки борштанги до
главной режущей кромки; берется из списка
данных инструмента. Диапазон ввода от 0,0001 до
99999,9999
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO, PREDEF
Подача зенкерования Q254: скорость
передвижения инструмента при зенковке в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки Q255: время выдержки на дне
углубления. Диапазон ввода от 0 до 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
