180 Циклы обработки: фрезерование карманов / островов / канавок
5.7
КР
УГ
ЛЫЙ
ОС
Т
ОВ
(
цик
л
257, DIN/ISO:
G257)

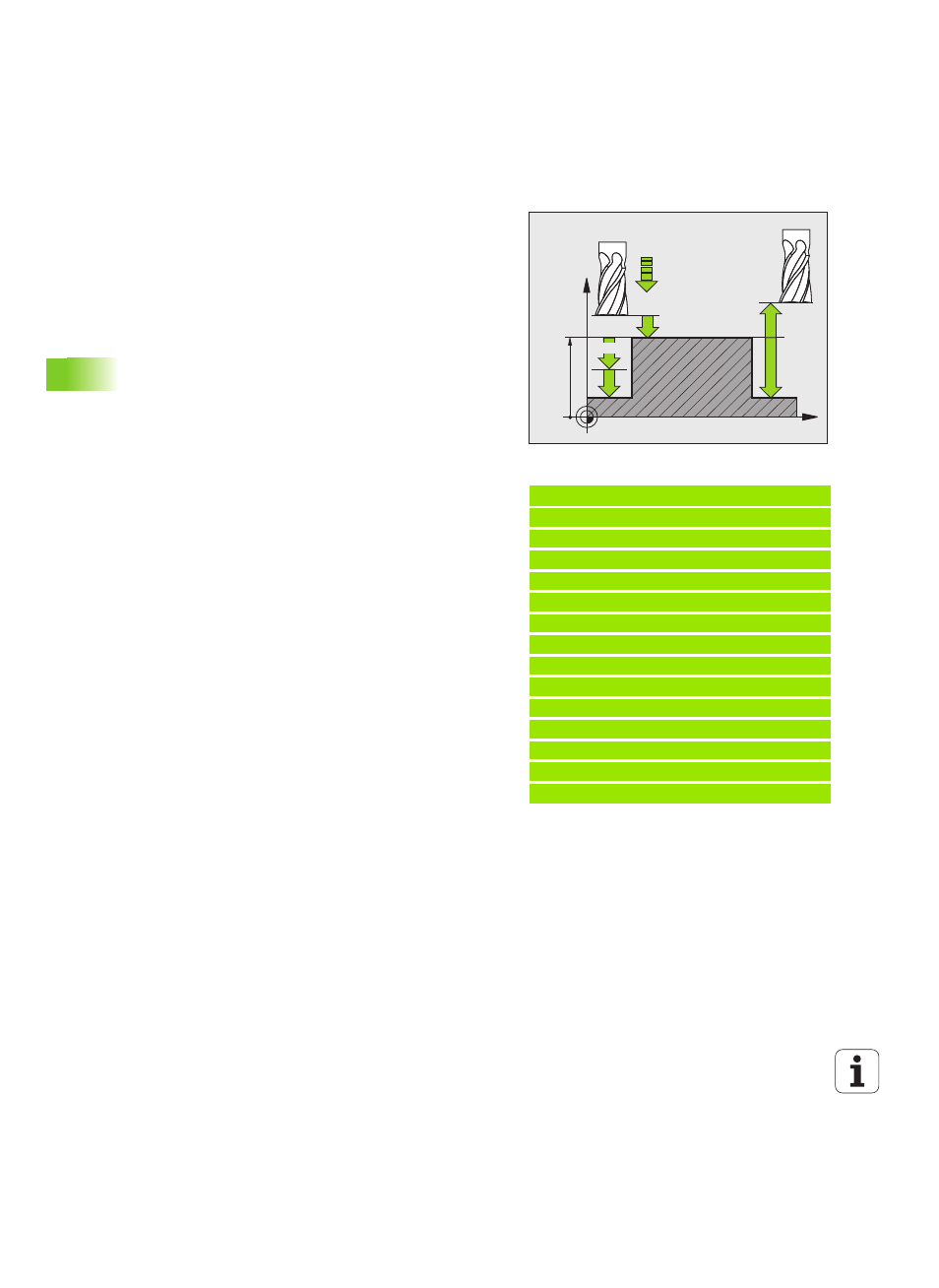

 Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна острова. Диапазон
ввода от -99999,9999 до 99999,9999
 Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больше 0. Диапазон
ввода от 0 до 99999,9999
 Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо через FMAX, FAUTO, FU, FZ
 Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Коэффициент перекрытия траектории Q370: Q370
x радиус инструмента дает врезание со стороны k.
Диапазон ввода от 0,1 до 1,414 или через PREDEF
 Начальный угол Q376: полярный угол
относительно центра острова, из которого
инструмент подается к острову. Диапазон ввода: 0
до 359°
Пример: NC-кадры
8 CYCL DEF 257 КРУГЛЫЙ ОСТРОВ
Q223=60 ;ДИАМЕТР ГОТ. ДЕТАЛИ
Q222=60 ;ДИАМ. ЗАГОТОВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q376=0 ;НАЧАЛЬНЫЙ УГОЛ
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
