HEIDENHAIN iTNC 530
443
16.7
ИЗМЕРЕНИЕ
ПР
ЯМО
УГ
О
ЛЬНОГ
О
КАР
М
АНА
(
цик
л
423, DIN/ISO:
G423)
Учитывайте при программировании!
Параметры цикла
Центр 1-ой оси Q273 (абсолютное значение): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Центр 2-ой оси Q274 (абсолютное значение): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
Длина 1-й стороны Q282: длина кармана
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
Длина 2-й стороны Q283: длина кармана
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютное
значение): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если размеры кармана и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение всегда исходя из центра кармана. В этом
случае измерительных щуп не перемещается на
безопасную высоту между четырьмя точками
измерения.

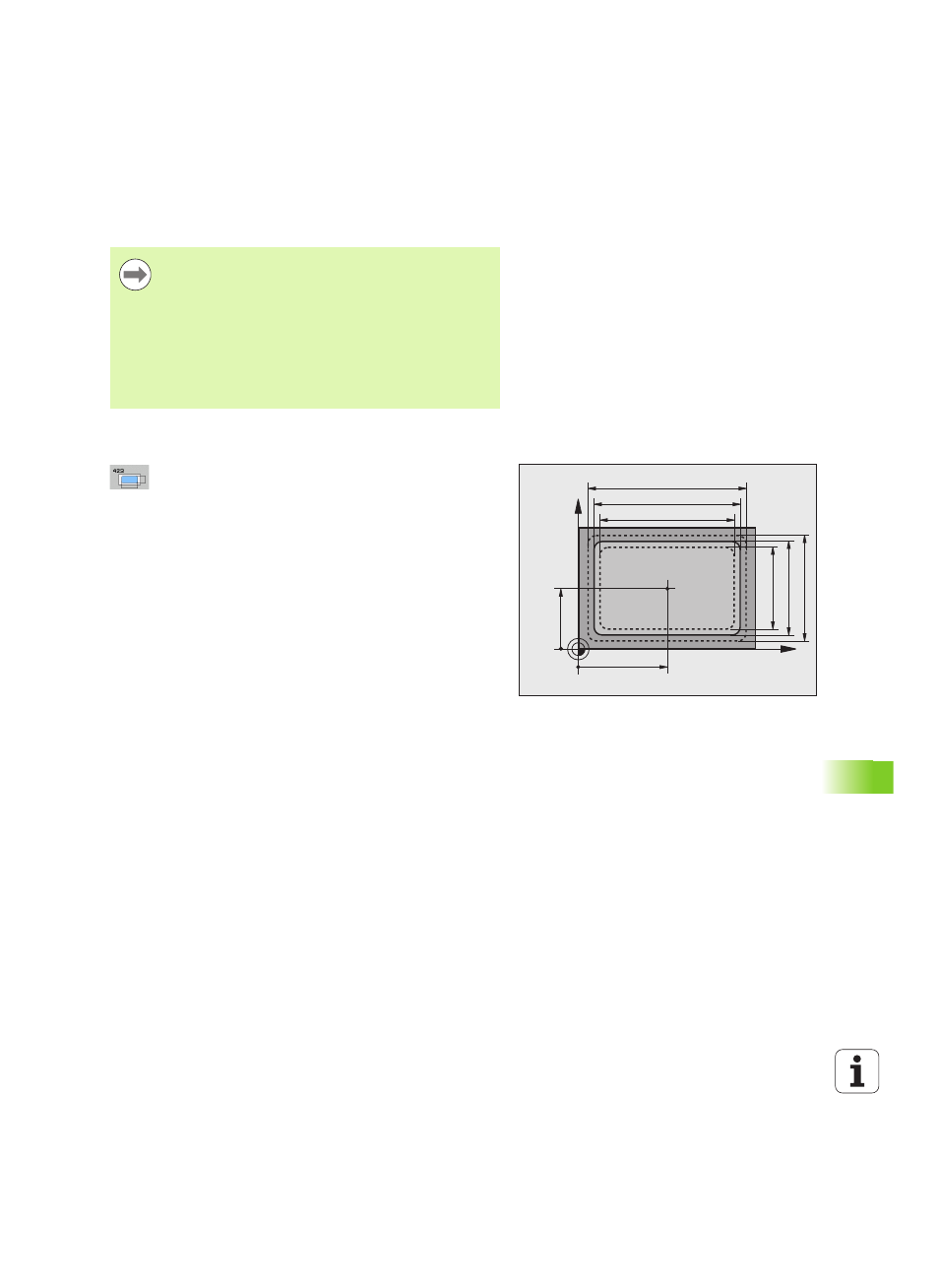

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
