160

Циклы обработки: фрезерование карманов / островов / канавок

5.3

КР

УГ

ЛЫЙ

КАР

М

АН

(

цик

л

252, DIN/ISO:

G252)

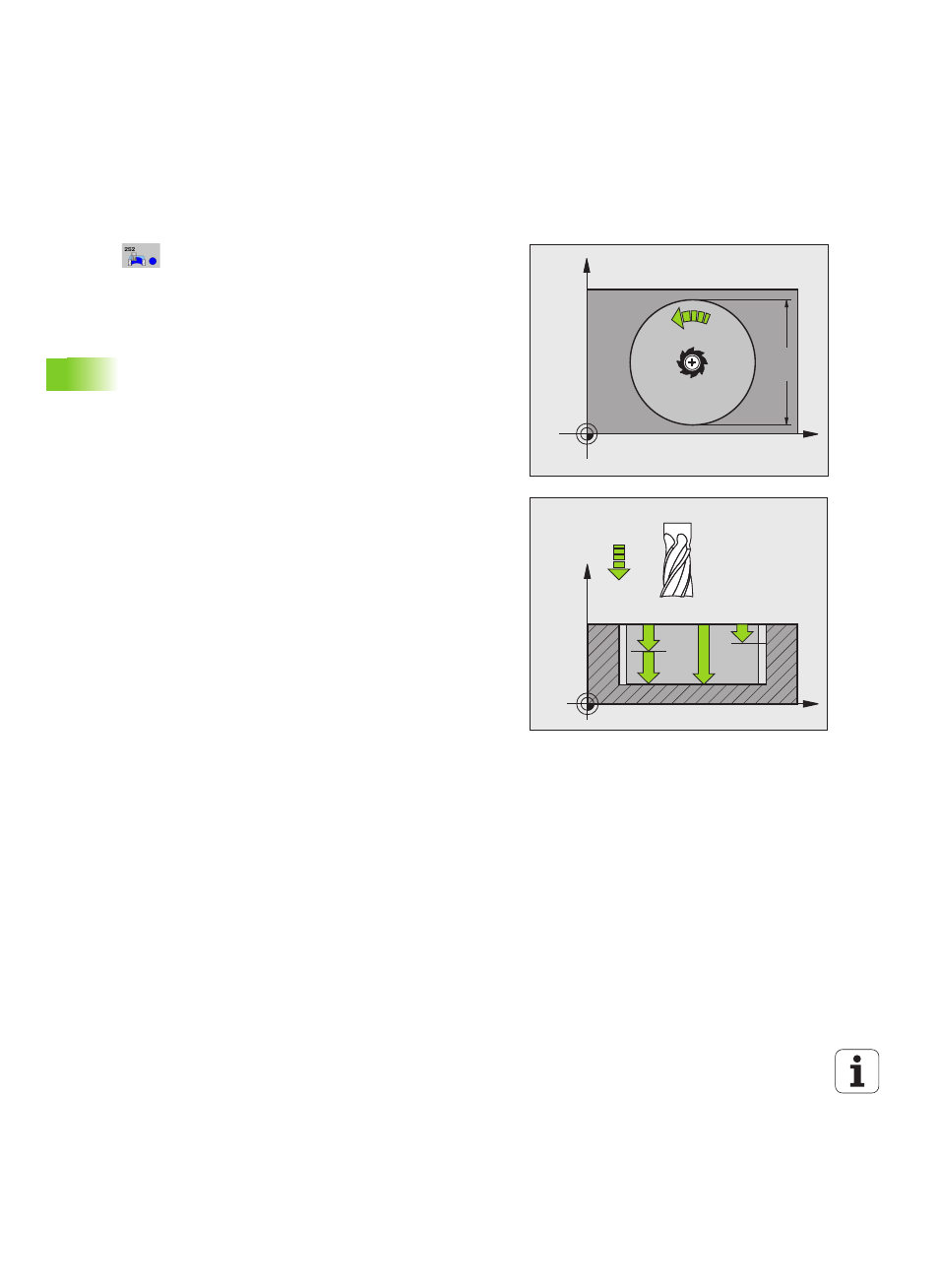

Параметры цикла

Объем обработки (0/1/2) Q215: определение

объема обработки:

0: черновая и чистовая обработка

1: только черновая обработка

2: только чистовая обработка

Чистовая обработка боковой поверхности и

чистовая обработка дна выполняются только,

если задан припуск на чистовую обработку (Q368,

Q369)

Диаметр кармана Q223: диаметр полностью

обработанного кармана. Диапазон ввода от 0 до

99999,9999

Припуск на чистовую обработку стороны Q368 (в

инкрементах): припуск на чистовую обработку в

плоскости обработки. Диапазон ввода от 0 до

99999,9999

Подача фрезерования Q207: скорость

передвижения инструмента при фрезеровании в

мм/мин. Диапазон ввода от 0 до 99999,999 либо

через FAUTO, FU, FZ

Вид фрезерования Q351: вид обработки

фрезерованием при M3:

+1 = попутное фрезерование

–1 = встречное фрезерование

или через PREDEF

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна кармана. Диапазон

ввода от -99999,9999 до 99999,9999

Глубина врезания Q202 (в инкрементах): величина,

на которую инструмент каждый раз производит

врезание; введите значение больше 0. Диапазон

ввода от 0 до 99999,9999

Припуск на чистовую обработку глубины Q369 (в

инкрементах): припуск на чистовую обработку

глубины. Диапазон ввода от 0 до 99999,9999

Подача при врезании на глубину Q206: скорость

передвижения инструмента при врезании на

глубину в мм/мин. Диапазон ввода от 0 до

99999,999 либо через FAUTO, FU, FZ

Врезание чистовой обработки Q338 (в

инкрементах): величина, на которую врезается

инструмент по оси шпинделя при чистовой

обработке. Q338=0: чистовая обработка за одно

врезание. Диапазон ввода от 0 до 99999,9999

X

Y

Q207

Q223

X

Z

Q201

Q206

Q202

Q338
