HEIDENHAIN iTNC 530
465
16.13
ИЗМЕРЕНИЕ
ПЛОСКОС
ТИ
(
цик
л
431, DIN/ISO:
G431)

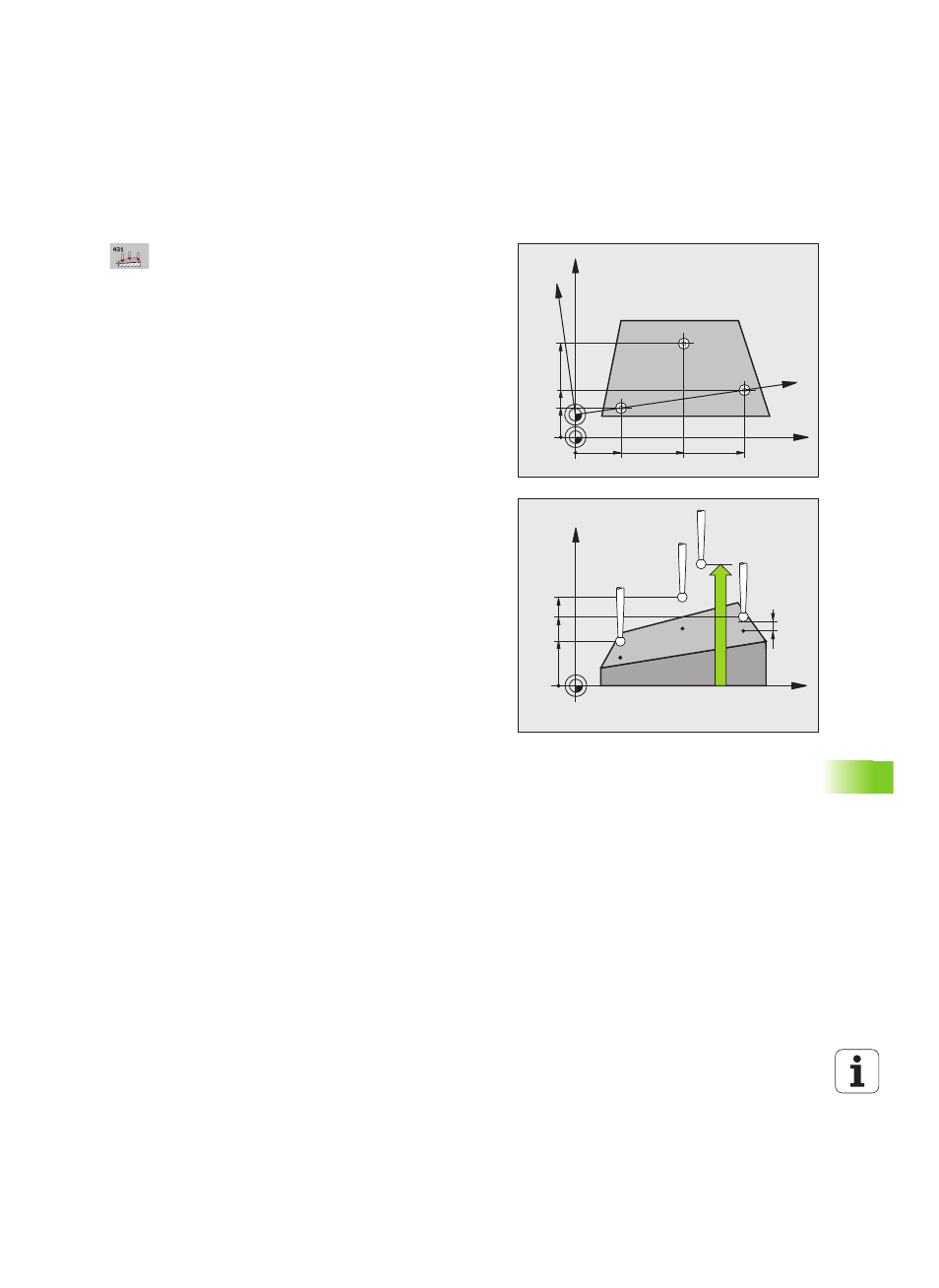

Параметры цикла
1-ая точка измерения 1-ой оси Q263 (абсолютное
значение): координата первой точки измерения по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
1-ая точка измерения 2-ой оси Q264 (абсолютное
значение): координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
1-ая точка измерения 3-ой оси Q294 (абсолютное
значение): координата первой точки измерения по
оси измерительного щупа. Диапазон ввода от
-99999,9999 до 99999,9999
2-ая точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
2-ая точка измерения 2-ой оси Q266 (абсолютное
значение): координата второй точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
2-ая точка измерения по 3-ей оси Q295 (абсолютно):
координата второй точки измерения по оси
измерительного щупа. Диапазон ввода от
-99999,9999 до 99999,9999
3-ая точка измерения 1-ой оси Q296 (абсолютное
значение): координата третьей точки измерения
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
3-ая точка измерения 2-ой оси Q297 (абсолютное
значение): координата третьей точки измерения
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
3-я точка измерения по 3-ей оси Q298 (абсолютно):
координата третьей точки измерения по оси
измерительного щупа. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265
Q296
Y'
X'
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
