HEIDENHAIN iTNC 530
87
3.4
Р
А
ЗВЕР
ТЫВ
АНИЕ
(
цик
л
201, DIN/ISO:
G201)

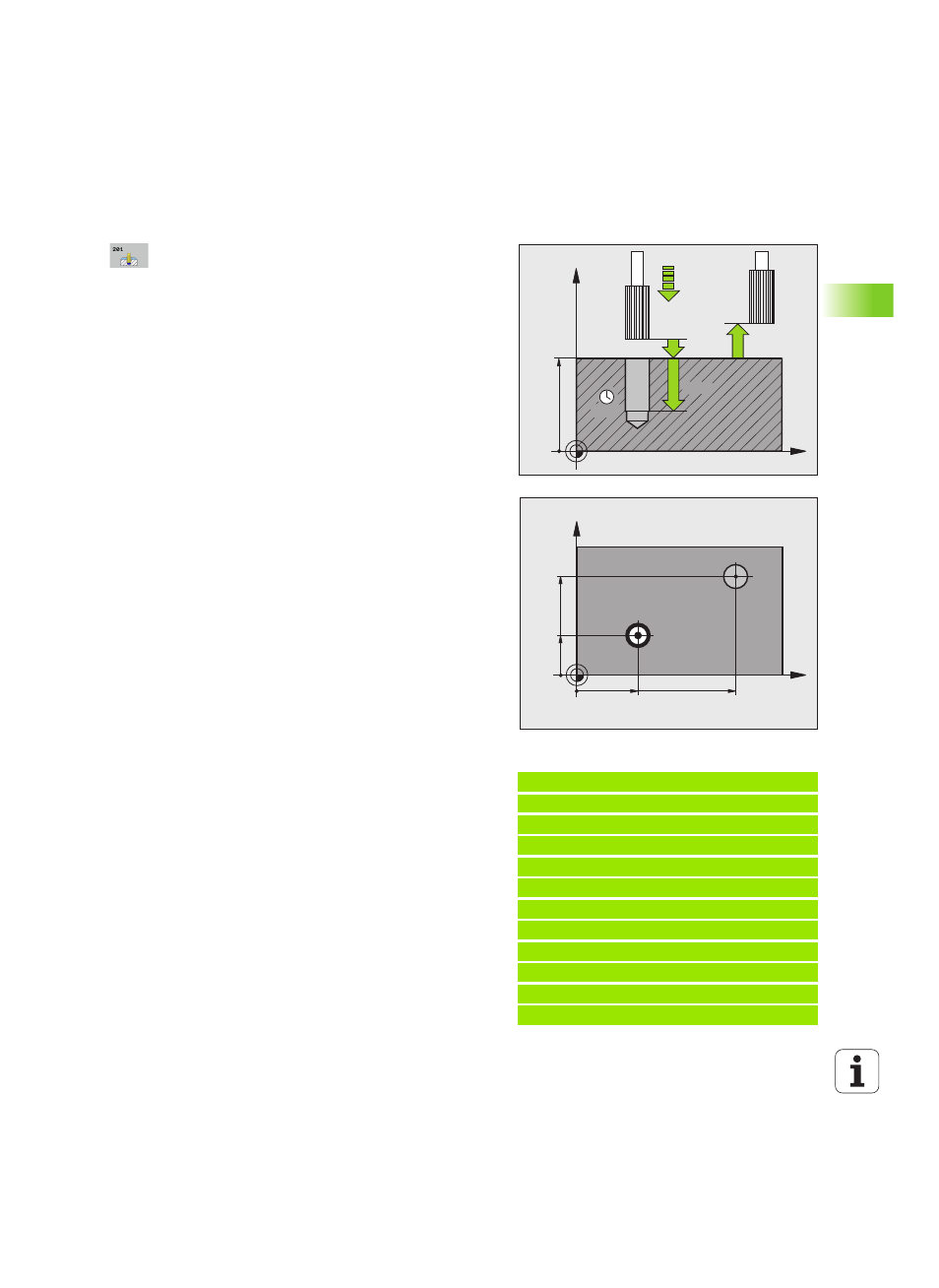

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия.
Диапазон ввода от -99999,9999 до 99999,9999
Подача на врезание Q206: скорость передвижения
инструмента при развертывании в мм/мин.
Диапазон ввода от 0 до 99999,999 либо через
FAUTO, FU
Время выдержки внизу Q211: время в секундах, в
течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000 или
через PREDEF
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено Q208 = 0, то
инструмент перемещается со скоростью подачи
развертывания. Диапазон ввода от 0 до 99999,999
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от 0 до 99999,9999
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Пример: NC-кадры
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ
Q200=2
;БЕЗОП. РАССТ.
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА НА ВРЕЗАНИЯ
Q211=0,5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=250 ;ПОДАЧА ОБР. ХОДА
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2-ОЕ БЕЗОП. РАССТ.
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
