HEIDENHAIN iTNC 530

173

5.6

ПР

ЯМО

У

ГО

ЛЬНАЯ

ЦА

ПФ

А

(

цик

л

256, DIN/ISO:

G256)

5.6 ПРЯМОУГОЛЬНАЯ ЦАПФА

(цикл 256, DIN/ISO: G256)

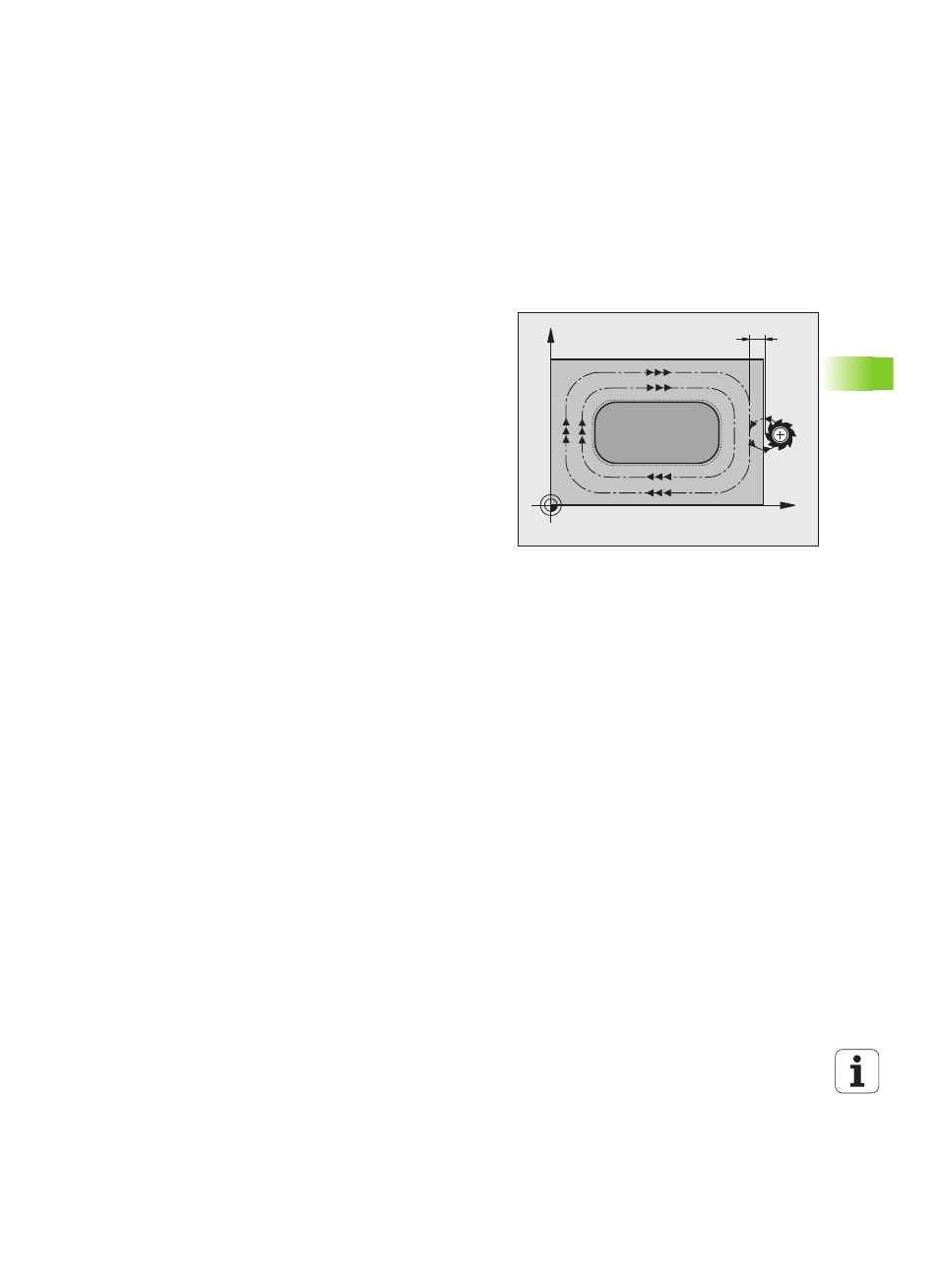

Ход цикла

С помощью цикла Прямоугольный остров 256 можно полностью

обработать прямоугольный остров. Если размер заготовки

больше максимального врезания со стороны, тогда ЧПУ

выполняет несколько врезаний со стороны вплоть до достижения

размера готовой детали.

1 Инструмент перемещается от начальной позиции цикла

(центр острова) в начальную позицию обработки острова.

Определите начальную позицию с помощью параметра Q437.

Настройка по умолчанию (Q437=0) составляет 2 мм справа от

заготовки

2 Если инструмент находится на 2-м безопасном расстоянии,

система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью

подачи на врезание перемещается на первую глубину

врезания

3 Затем инструмент перемещается по касательной к контуру

острова, выполняя попутное фрезерование витка.

4 Если заданный размер острова нельзя достичь за один

проход, ЧПУ возвращает инструмент на текущую глубину

врезания сбоку и фрезерует еще один виток. Система ЧПУ

учитывает при этом размер заготовки, размер готовой детали

и допустимое врезание со стороны. Эта операция повторяется

до тех пор, пока не будет достигнут определенный размер

готовой детали. Если вы установили начальную позицию на

угол (Q437 равно 0), система ЧПУ выполняет фрезерование по

спирали от начальной точки вовнутрь, пока не будет достигнут

размер готовой детали

5 Если заданы другие врезания, то инструмент возвращается в

точку старта обработки по касательной к контуру

6 Затем инструмент перемещается на следующую глубину

врезания и обрабатывает остров на этой глубине

7 Эта операция повторяется до тех пор, пока не будет

достигнута запрограммированная глубина

8 В конце цикла система ЧПУ позиционирует инструмент на

безопасную высоту по оси инструмента, заданную в цикле.

Таким образом, конечная позиция не совпадает с начальной

X

Y

2mm
