HEIDENHAIN iTNC 530

469

16.14

Примеры

программиров

ания

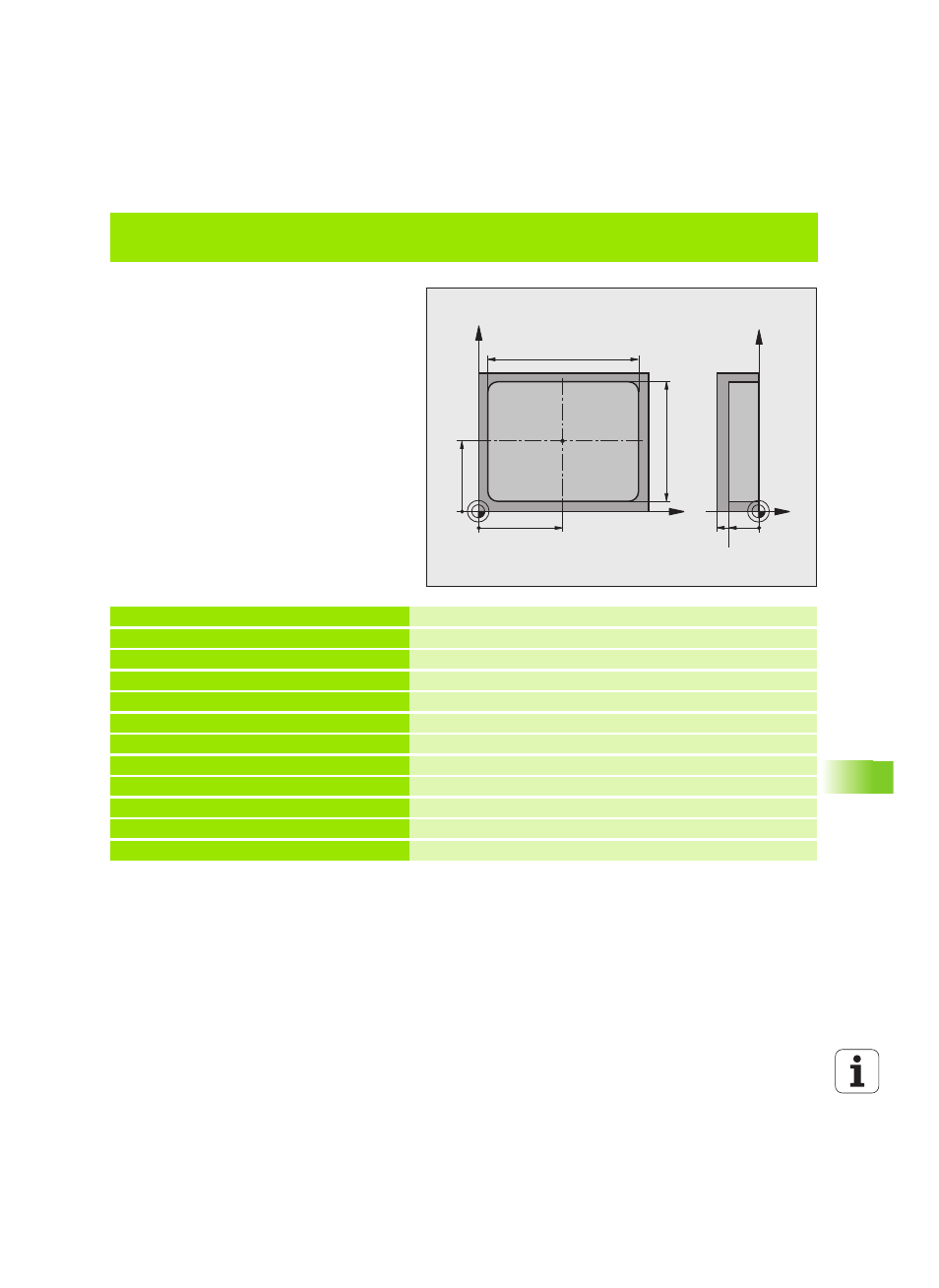

Пример: измерение прямоугольного кармана, протоколирование результатов
измерения

0 BEGIN PGM BSMESS ММ

1 TOOL CALL 1 Z

Вызов инструмента щуп

2 L Z+100 R0 FMAX

Отвод щупа

3 TCH PROBE 423 ИЗМЕР. КАРМАНА

Q273=+50 ;ЦЕНТР ПО 1 ОСИ

Q274=+40 ;ЦЕНТР ПО 2 ОСИ

Q282=150 ;ДЛИНА 1 СТОРОНЫ

Заданная длина по X

Q283=150 ;ДЛИНА 2 СТОРОНЫ

Заданная длина по Y

Q261=-5

;ВЫСОТА ИЗМЕРЕНИЯ

Q320=0

;БЕЗОПАСНОЕ РАССТ.

Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА

Q301=0

;ПЕРЕХОД НА БЕЗ.ВЫСОТУ

X

Y

50

40

70

90

Z

Y

-15

-20
