HEIDENHAIN iTNC 530

193

6.4

Примеры

программ

6.4 Примеры программ

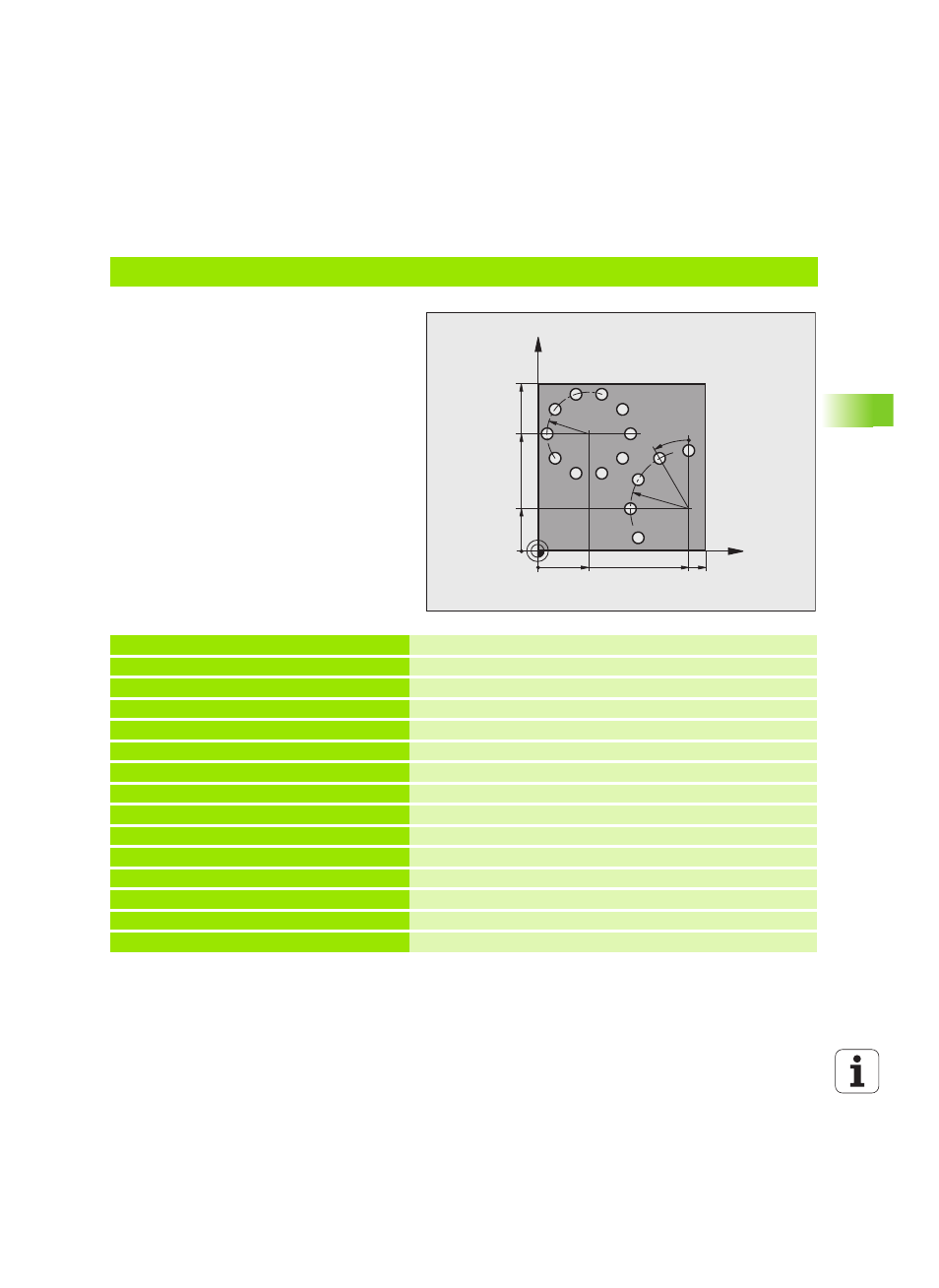

Пример: группа отверстий на окружности

0 BEGIN PGM BOHRB MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Ввод параметров заготовки

2 BLK FORM 0.2 Y+100 Y+100 Z+0

3 TOOL DEF 1 L+0 R+3

Определение инструмента

4 TOOL CALL 1 Z S3500

Вызов инструмента

5 L Z+250 R0 FMAX M3

Вывод инструмента из материала

6 CYCL DEF 200 СВЕРЛЕНИЕ

Определение цикла сверления

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q201=-15 ;ГЛУБИНА

Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ

Q202=4

;ГЛУБИНА ВРЕЗАНИЯ

Q210=0

;ВРЕМЯ ВЫДЕРЖКИ

Q203=+0 ;КООРД. ПОВЕРХН.

Q204=0

;2-Е БЕЗ. РАССТОЯНИЕ

Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ

X

Y

30

70

100

100

R25

R35

30°

90

25
