HEIDENHAIN iTNC 530
447
16.8
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
424, DIN/ISO:
G424)
Учитывайте при программировании!
Параметры цикла
Центр 1-ой оси Q273 (абсолютное значение): центр
острова по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
Центр 2-ой оси Q274 (абсолютное значение): центр
острова по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
Длина 1-ой стороны Q282: длина острова
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
Длина 2-ой стороны Q283: длина острова
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютное
значение): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.

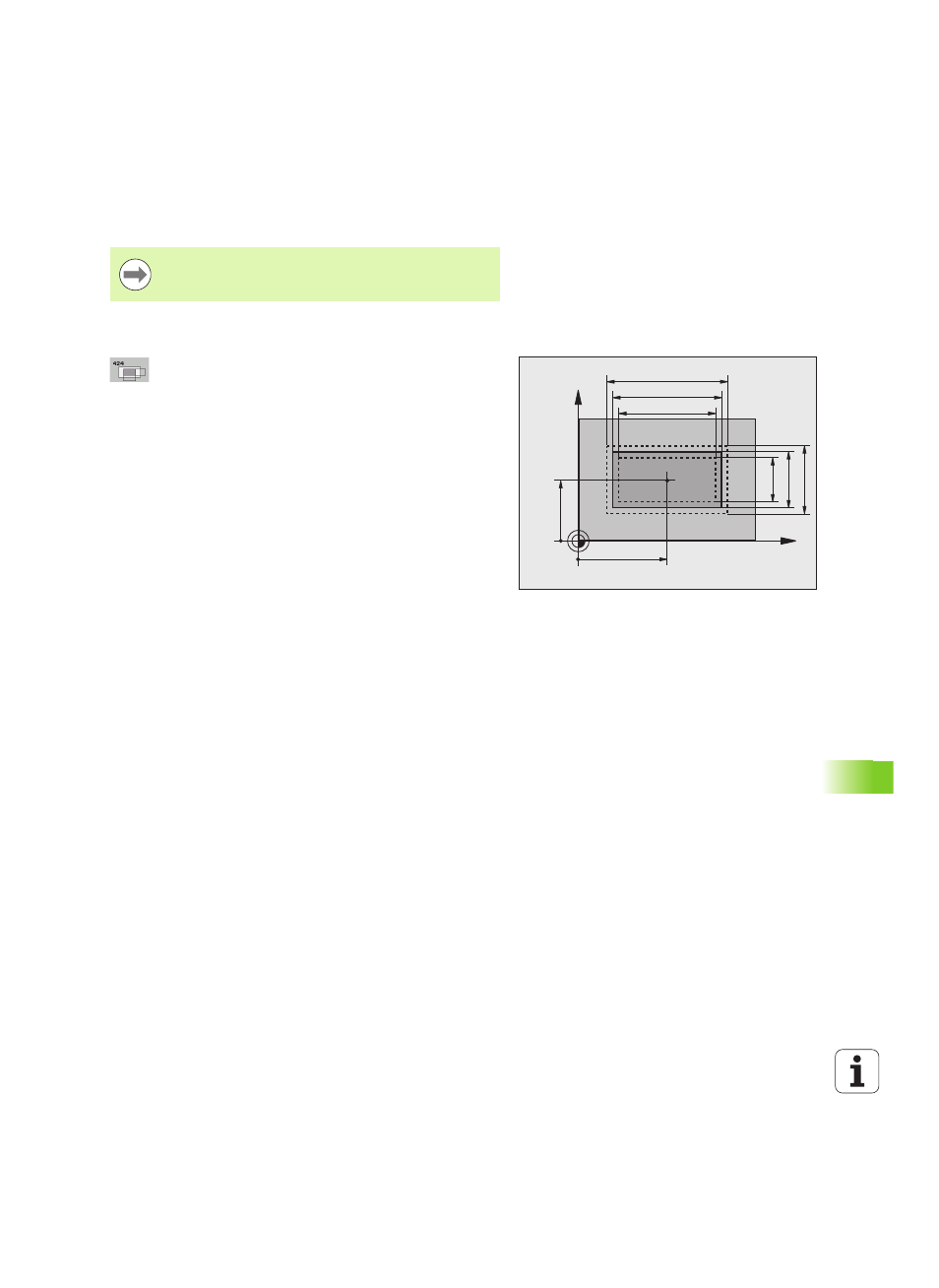

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
