380 Циклы измерительного щупа: автоматическое определение точек привязки
15.4
ПРИВ
ЯЗКА
К
ЦЕНТР
У
ПР
ЯМО
УГ
О
ЛЬНОГ
О
КАР
МАНА
(
цик
л
410,
DIN/ISO: G410)

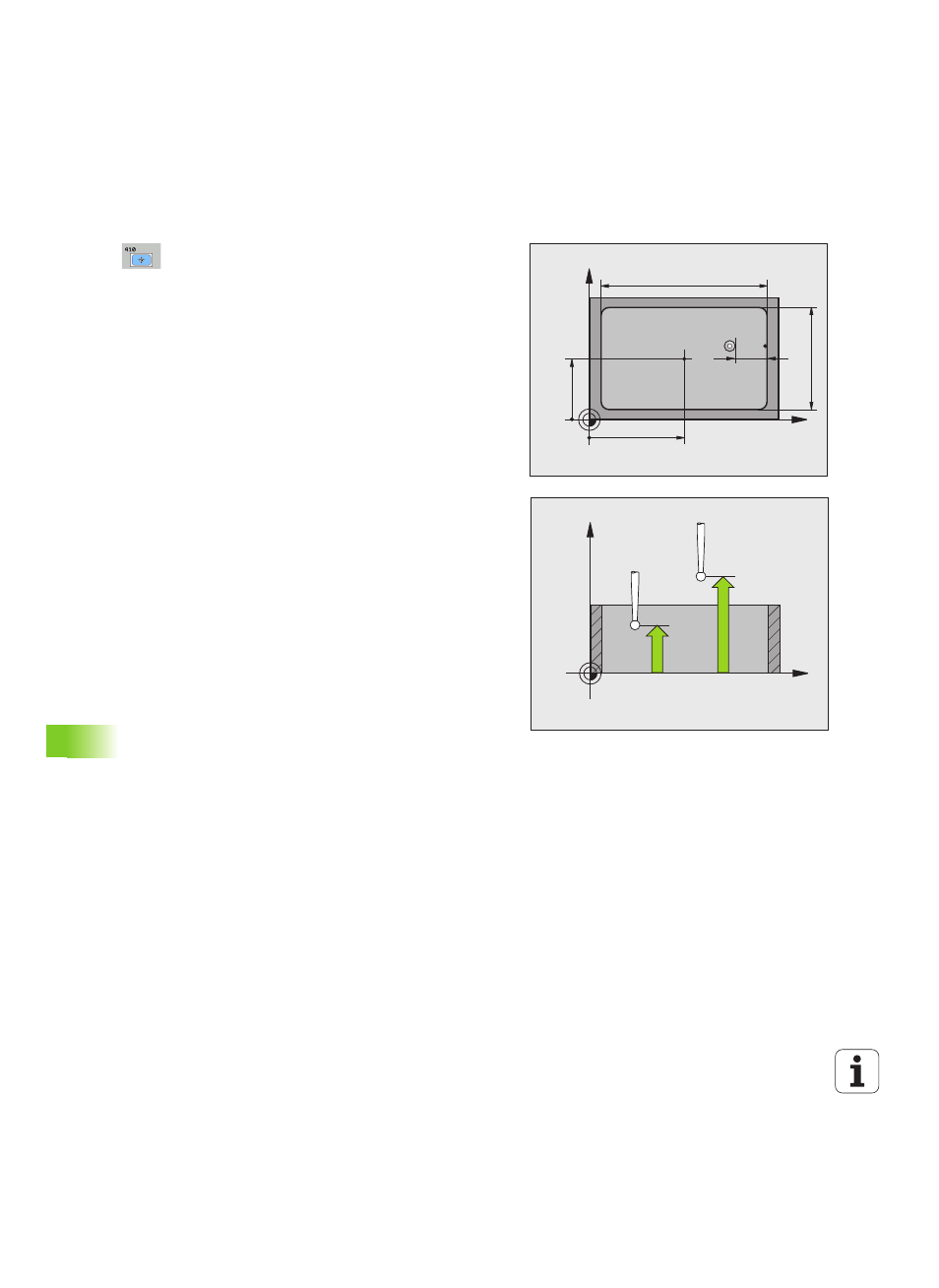

Параметры цикла
 Центр по 1-ой оси Q321 (абсолютный): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
 Центр по 2-ой оси Q322 (абсолютный): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
 Длина 1-й стороны Q323 (в инкрементах): длина
кармана параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
 Длина 2-й стороны Q324 (в инкрементах): длина
кармана параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
 Высота измерения по оси щупа Q261 (абсолютное
значение): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
 Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
 Безопасная высота Q260 (абсолютное значение):
координата по оси измерительного щупа, в
которой столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
