138 Циклы обработки: «Нарезание резьбы» / «Резьбофрезерование»
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO:
G264)

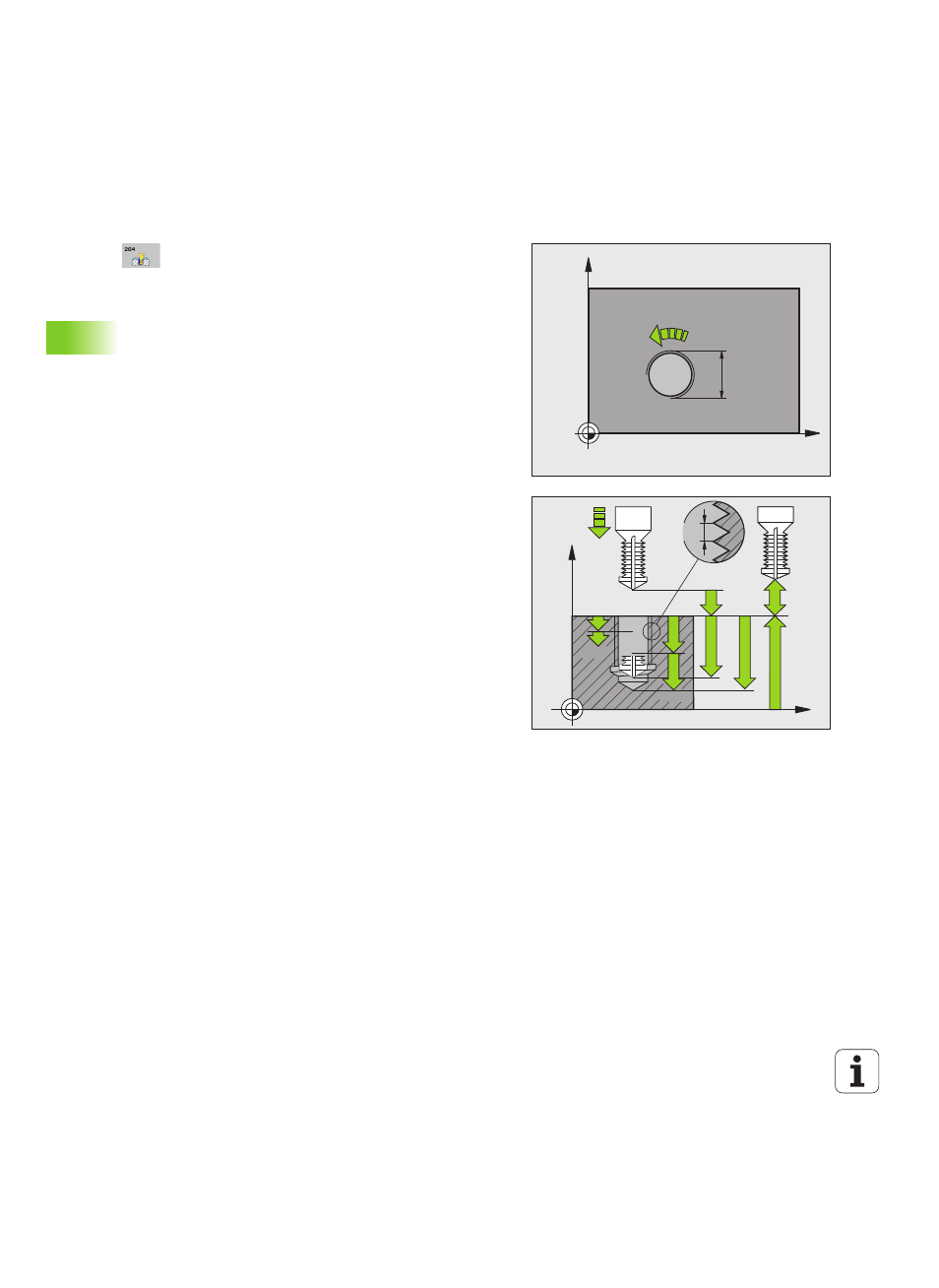

Параметры цикла
 Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
 Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+ = Rechtsgewinde
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
 Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
 Глубина сверления Q356: (в инкрементах):
расстояние между поверхностью заготовки и дном
отверстия. Диапазон ввода от -99999,9999 до
99999,9999
 Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX FAUTO, PREDEF
 Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
 Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Параметр Глубина не обязательно должен быть
кратен параметру Глубина врезания. Диапазон
ввода от 0 до 99999,9999. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
 параметры «Глубина врезания» и «Глубина»
равны
 значение параметра «Глубина врезания»
больше значения параметра «Глубина»
 Расстояние опережения сверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент на текущую
глубину врезания после вывода из отверстия.
Диапазон ввода от 0 до 99999,9999
 Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода
от 0 до 99999,9999 или через PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
