HEIDENHAIN iTNC 530

405

15.10

ПРИВ

ЯЗКА

К

ЦЕНТР

У

ОК

Р

УЖНОС

ТИ

ОТВЕР

С

Т

И

Й

(

цик

л

416,

DIN/ISO:

G416)

Учитывайте при программировании!

Параметры цикла

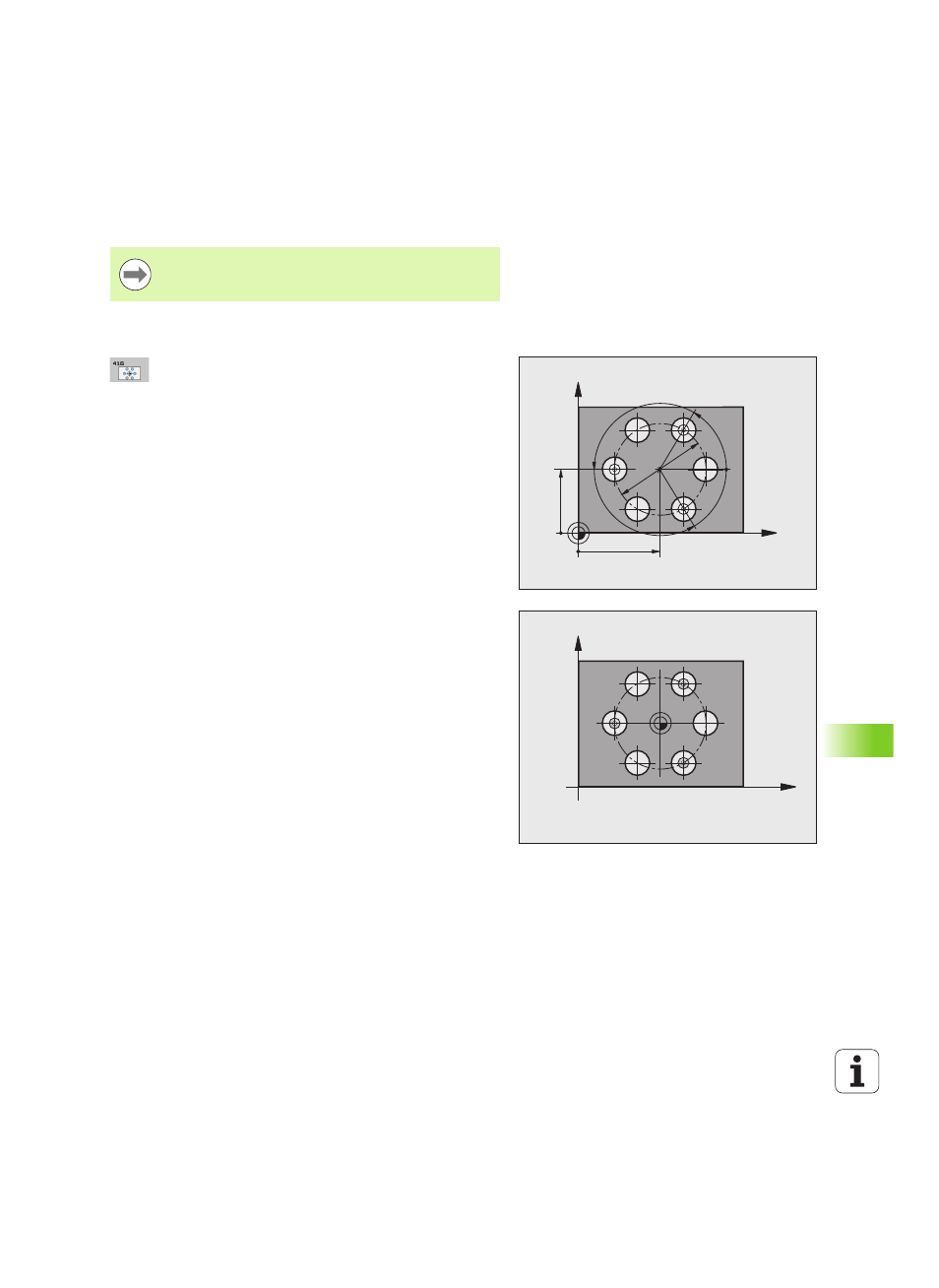

Центр по 1-ой оси Q273 (абсолютный): центр

окружности отверстий (заданное значение) по

главной оси плоскости обработки. Диапазон ввода

от -99999,9999 до 99999,9999

Центр по 2-ой оси Q274 (абсолютный): центр

окружности отверстий (заданное значение) по

вспомогательной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Заданный диаметр Q262: введите

приблизительный диаметр окружности отверстий.

Чем меньше диаметр отверстий, тем точнее

нужно указывать заданный диаметр. Диапазон

ввода от 0 до 99999,9999

Угол 1-го отверстия Q291 (абсолютный): угол в

полярных координатах центра первого отверстия

в плоскости обработки. Диапазон ввода от

-360,0000 до 360,0000

Угол 2-го отверстия Q292 (абсолютный): угол в

полярных координатах центра второго отверстия

в плоскости обработки. Диапазон ввода от

-360,0000 до 360,0000

Угол 3-го отверстия Q293 (абсолютный): угол в

полярных координатах центра третьего отверстия

в плоскости обработки. Диапазон ввода от

-360,0000 до 360,0000

Высота измерения по оси щупа Q261 (абсолютное

значение): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

Безопасная высота Q260 (абсолютная): координата

оси измерительного щупа, в которой столкновение

инструмента и заготовки (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999 или через PREDEF

Перед определением цикла должен быть

запрограммирован вызов инструмента для

определения оси измерительного щупа.

X

Y

Q274

Q273

Q262

Q291

Q293

Q292

X

Y
