HEIDENHAIN iTNC 530 309
11
.9
ПЛОСКОС
Т
Ь
ОБР
А
БОТКИ
(
цик
л
19, DIN/ISO:
G80,
опция
П
О
1)
Параметры цикла
 Ось и угол вращения?: задайте ось вращения с
соответствующим углом вращения;
запрограммируйте оси вращения A, B и C с
помощью клавиш Softkey. Диапазон ввода от
-360,000 до 360,000
Если ЧПУ позиционирует оси вращения автоматически, то можно
дополнительно ввести следующие параметры
 Подача? F=: скорость перемещения оси вращения
при автоматическом позиционировании. Диапазон
ввода от 0 до 99999,999
 Безопасное расстояние? (в инкрементах): ЧПУ
позиционирует поворотную головку так, чтобы
положение с учетом удлинения инструмента на
величину безопасного расстояния не изменилось
относительно заготовки. Диапазон ввода от 0 до
99999,9999
Сброс
Для сброса угла наклона следует заново определить цикл
ПЛОСКОСТЬ ОБРАБОТКИ и задать для всех осей вращения
значение 0°. Затем еще раз определить цикл ПЛОСКОСТЬ
ОБРАБОТКИ и подтвердить вопрос диалоговом окне клавишей
NO ENT. Таким образом функция становится неактивной.

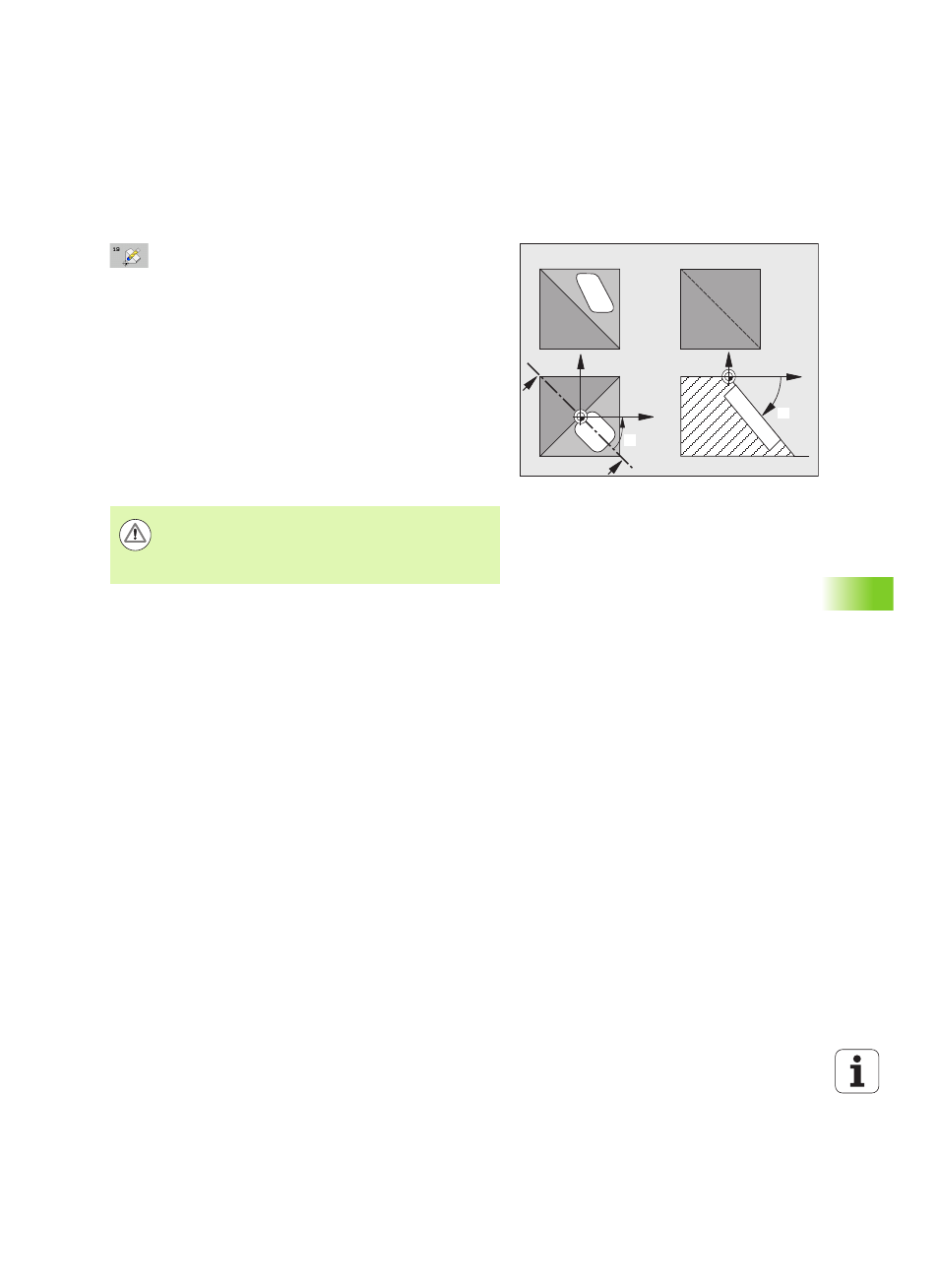

Z S
S
S-S
X
B
Y
X
C
Внимание, опасность столкновения!
Учитывайте то, что безопасное расстояние в цикле 19
отсчитывается не от верхнего края заготовки (как в
циклах обработки), а от активной точки привязки!
