HEIDENHAIN iTNC 530 177
5.7
КР
УГ
ЛЫЙ
ОС
Т
ОВ
(
цик
л
257, DIN/ISO:
G257)
5.7 КРУГЛЫЙ ОСТОВ (цикл 257,
DIN/ISO: G257)

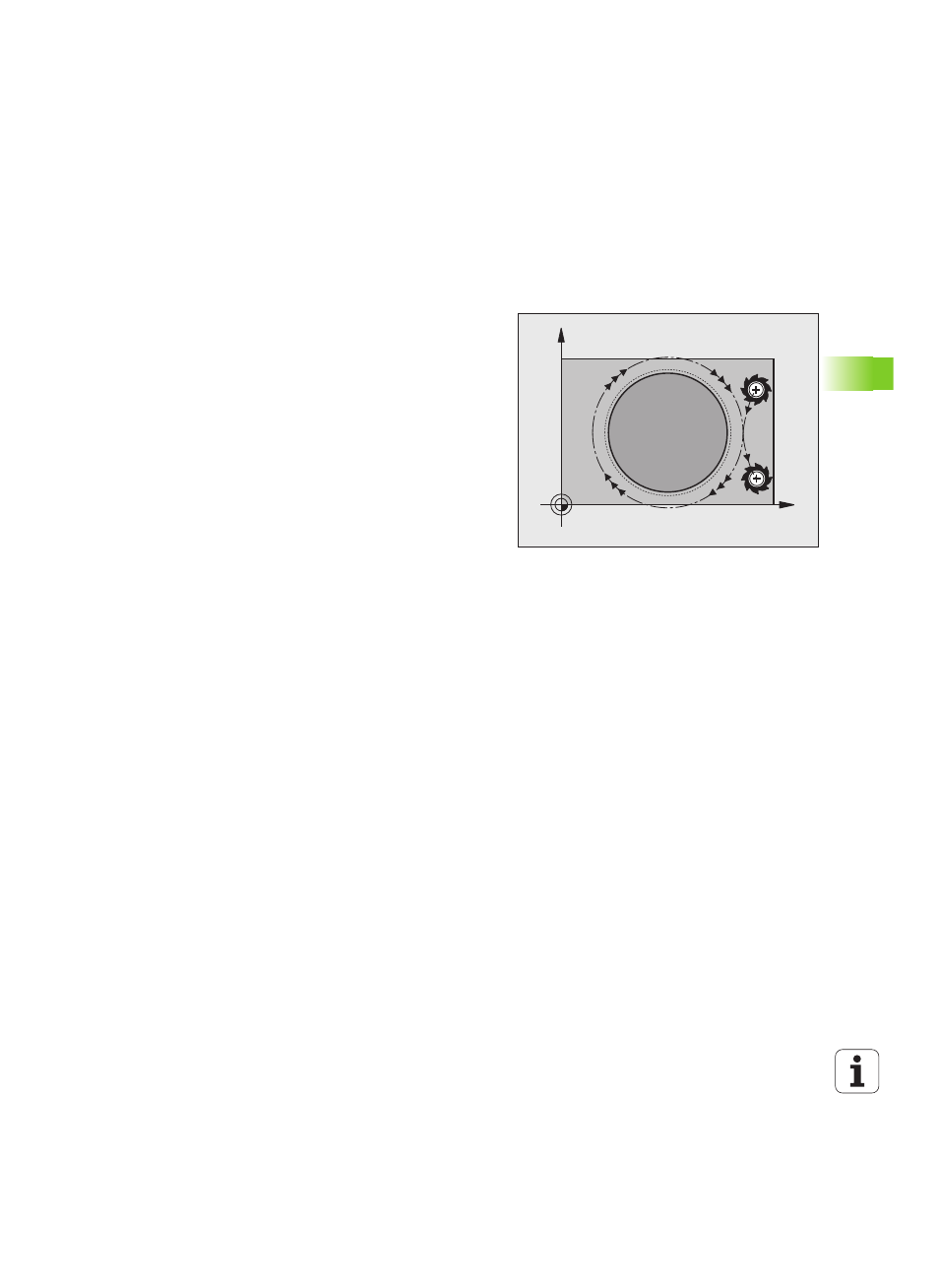

Ход цикла
С помощью цикла Круглый остров 257 можно полностью
обработать круглый остров. Если диаметр заготовки больше
максимального врезания со стороны, ЧПУ выполняет несколько
врезаний по спирали вплоть до достижения размера готовой
детали.
1 Инструмент перемещается от начальной позиции цикла
(центр острова) в начальную позицию обработки острова.
Определите начальную позицию полярного угла относительно
середины острова, используя параметр Q376
2 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью
подачи врезания перемещается на первую глубину врезания
3 Затем по спирали инструмент перемещается к контуру
острова по касательной, выполняя попутное фрезерование
витка.
4 Если диаметра готовой детали невозможно достичь за один
проход, система ЧПУ подает по спирали до тех пор, пока не
будет достигнут диаметр готовой детали. Система ЧПУ
учитывает при этом размер диаметра заготовки, размер
диаметра готовой детали и допустимое врезание со стороны
5 Система ЧПУ отводит инструмент по спиральной траектории
от контура
6 Если необходимо несколько подач на врезание, то новая
подача на врезание реализуется в следующей ближайшей
точке движения отвода
7 Эта операция повторяется до тех пор, пока не будет
достигнута запрограммированная глубина
8 В конце цикла система ЧПУ позиционирует инструмент —
после отвода по спирали — на оси инструмента на заданное в
цикле 2-ое расстояние безопасности, а затем на середину
острова
X
Y
