HEIDENHAIN iTNC 530

205

7.4

ДАННЫЕ

КОНТУР

А

(

цик

л

20, DIN/ISO:

G120)

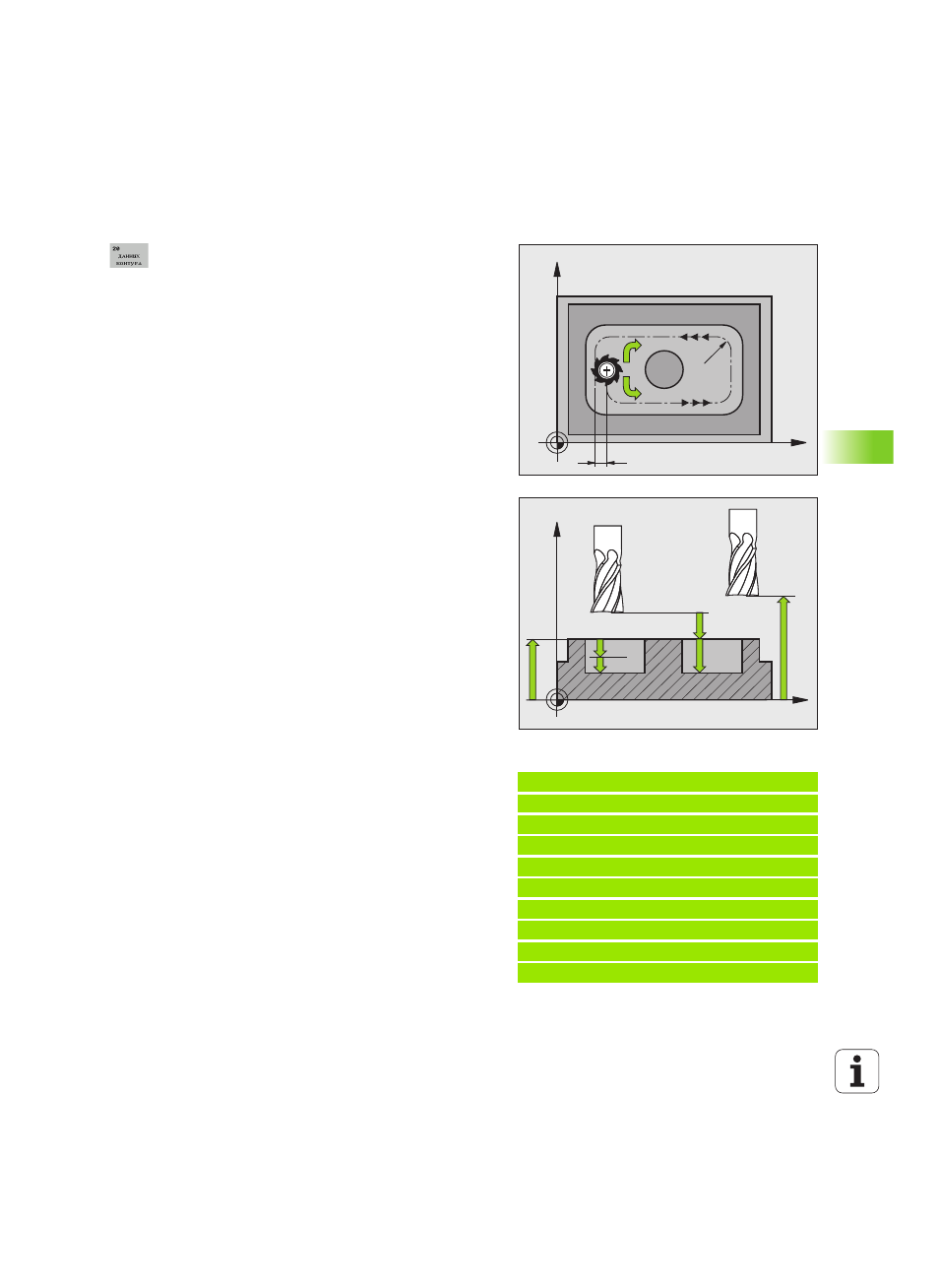

Параметры цикла

Глубина фрезерования Q1 (в инкрементах):

расстояние от поверхности заготовки до дна

кармана. Диапазон ввода от -99999,9999 до

99999,9999

Перекрытие траектории коэффициент Q2: Q2 x

радиус инструмента дает врезание со стороны

боковой поверхности k. Диапазон ввода от -0,0001

до 1,9999

Припуск на чистовую обработку стороны Q3 (в

инкрементах): припуск на чистовую обработку в

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

Припуск на чистовую обработку глубины Q4 (в

инкрементах): припуск на чистовую обработку

глубины. Диапазон ввода от -99999,9999 до

99999,9999

Координата поверхности заготовки Q5

(абсолютная): абсолютная координата

поверхности заготовки. Диапазон ввода от

-99999,9999 до 99999,9999

Безопасное расстояние Q6 (в инкрементах):

расстояние между торцевой стороной

инструмента и поверхностью заготовки. Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Безопасная высота Q7 (абсолютная): абсолютная

высота, на которой невозможно столкновение с

заготовкой (для промежуточного

позиционирования и возврата в конце цикла)

Диапазон ввода от -99999,9999 до 99999,9999 или

через PREDEF

Радиус внутреннего скругления Q8: радиус

скругления внутренних “углов”; заданное значение

связано с траекторией центра инструмента и

используется для плавных переходов между

элементами контура. Q8 не является радиусом,

т.к. система ЧПУ добавляет его в качестве

отдельного элемента контура между

запрограммированными элементами!Диапазон

ввода 0 до 99999,9999

Направление вращения? Q9: направление

обработки карманов

Q9 = -1 встречная обработка карманов и

островов

Q9 = +1 попутная обработка карманов и

островов

Альтернативно PREDEF

Во время прерывания программы можно проверить параметры

обработки или изменить их.

Пример: NC-кадры

57 CYCL DEF 20 DANNIE KONTURA

Q1=-20

;ГЛУБИНА ФРЕЗ.

Q2=1

;ПЕРЕКР.ТРАЕКТОРИИ

Q3=+0,2

;ПРИПУСК СБОКУ

Q4=+0.1

;ГЛУБИНА ПРИПУСКА

Q5=+30

;КООРД. ПОВЕРХНОСТИ

Q6=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q7=+80

;БЕЗОП. ВЫСОТА

Q8=0.5

;РАДИУС СКРУГЛЕНИЯ

Q9=+1

;НАПР. ВРАЩЕНИЯ

X

Y

k

Q9=+1

Q8

Q9=–1

X

Z

Q6

Q7

Q1

Q10

Q5
