Циклы измерительных щупов: автоматическое определение поворота детали
14.3
Р
А
ЗВ
ОР
ОТ
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401,
DIN/ISO:
G401)
Параметры цикла

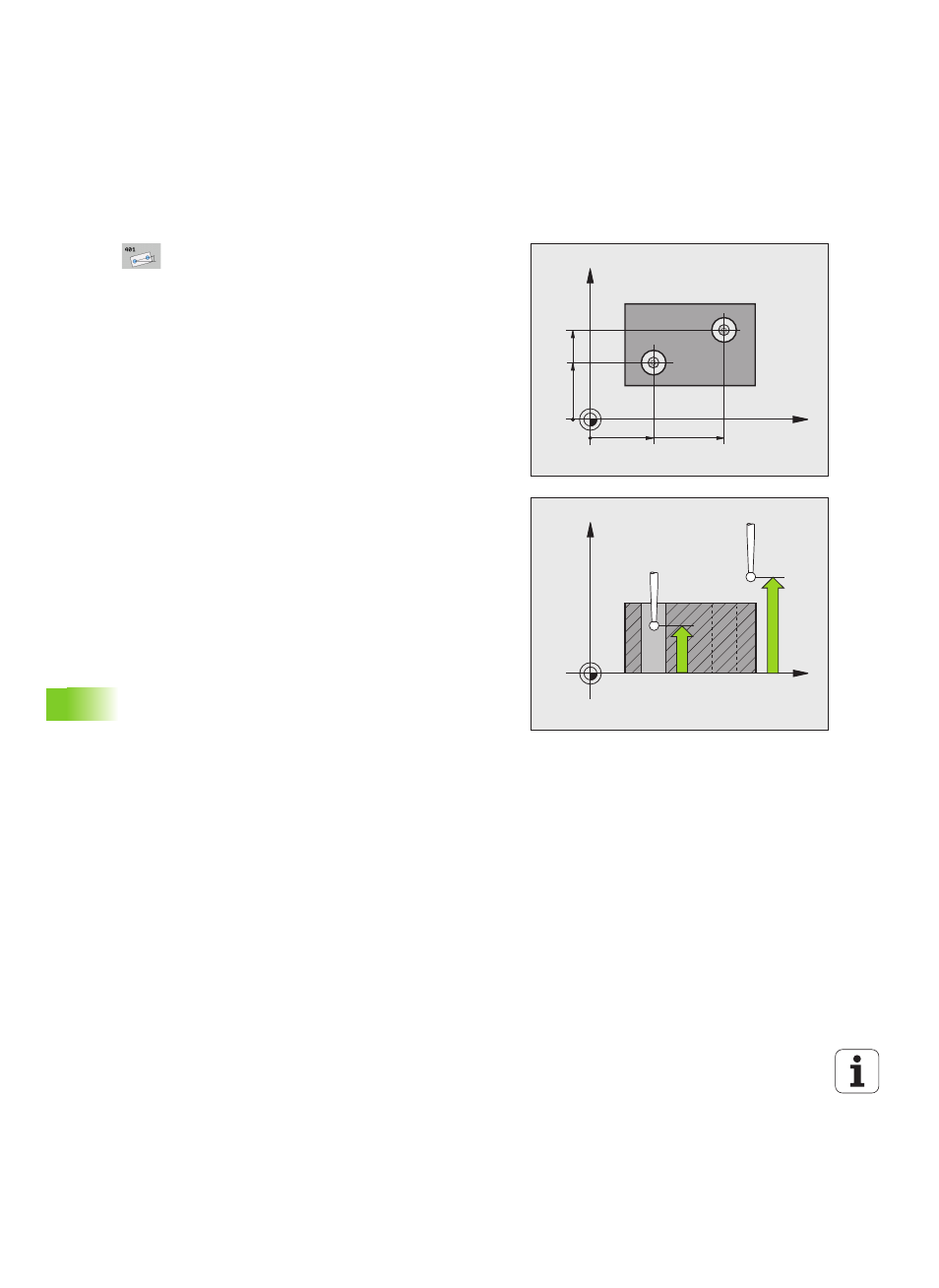

1-е отверстие: центр по 1-ой оси Q268 (абсолютно):
центр первого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
1-е отверстие: центр по 2-ой оси Q269 (абсолютно):
центр первого отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
2-е отверстие: центр по 1-ой оси Q270 (абсолютно):
центр второго отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
2-е отверстие: центр по 2-ой оси Q271 (абсолютно):
центр второго отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
Высота измерения по оси щупа Q261 (абсолютная):
координата центра шарика (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Предустановка разворота плоскости обработки
Q307 (абсолютная): если неровное положение
должно измеряться не относительно главной оси,
а относительно произвольной прямой, то нужно
ввести угол базовой прямой. В этом случае ЧПУ
определяет для разворота плоскости разность
между измеренным значением и углом базовой
прямой. Диапазон ввода от -360,000 до 360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
