Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Cycle programming

Страница 415

Advertising
background image

HEIDENHAIN iTNC 530

415

15.13

ПРИВ

ЯЗКА

К

КООР

ДИНА

ТЕ

(

цик

л

419, DIN/ISO:

G419)

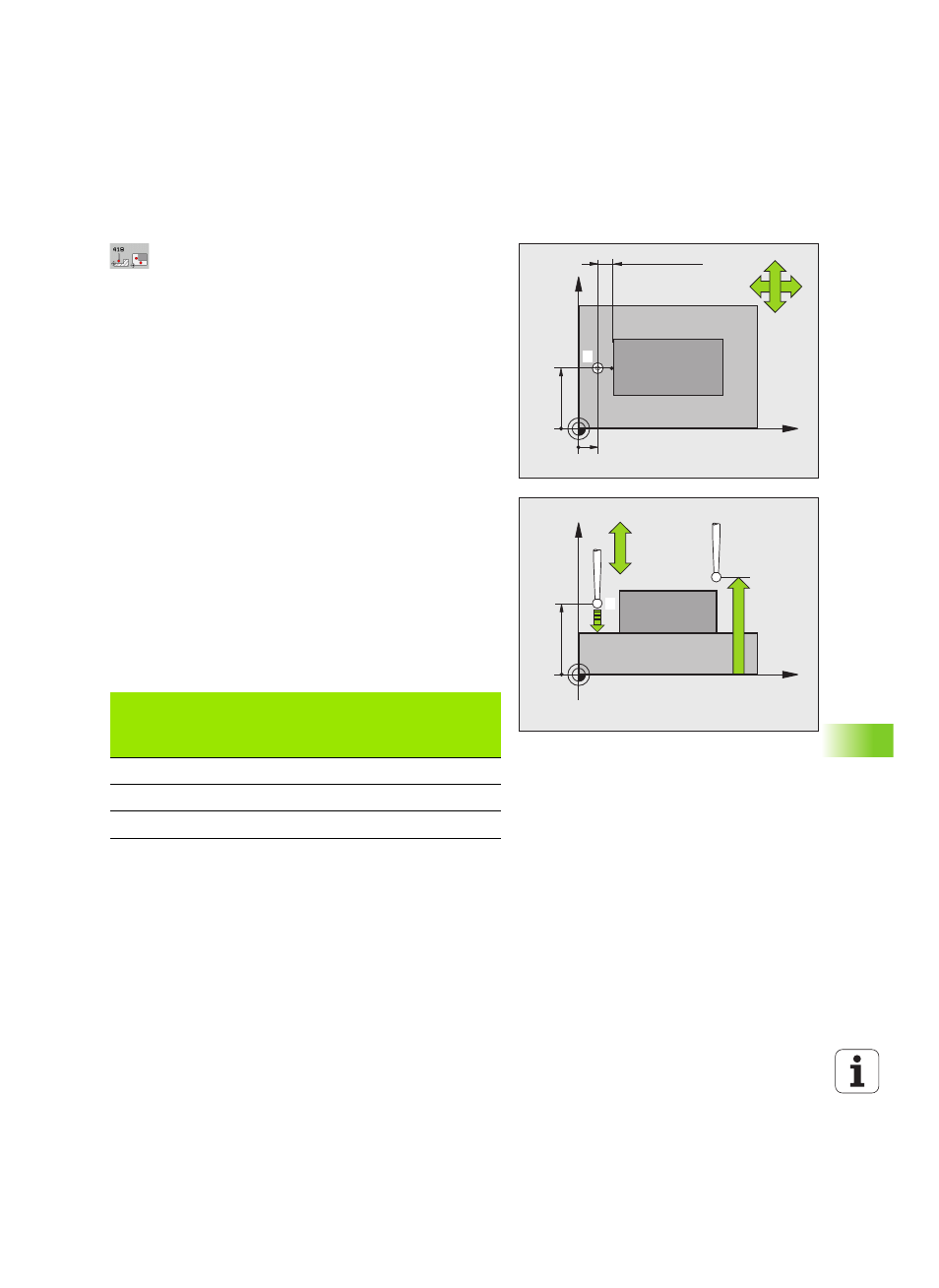

Параметры цикла

1-ая точка измерения 1-ой оси Q263 (абсолютное

значение): координата первой точки измерения по

главной оси плоскости обработки. Диапазон ввода

от -99999,9999 до 99999,9999

1-ая точка измерения 2-ой оси Q264 (абсолютное

значение): координата первой точки измерения по

вспомогательной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Высота измерения по оси щупа Q261 (абсолютное

значение): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

Безопасное расстояние Q320 (в инкрементах):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к MP6140. Диапазон ввода от

0 до 99999,9999 или через PREDEF

Безопасная высота Q260 (абсолютная): координата

оси измерительного щупа, в которой столкновение

инструмента и заготовки (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999 или через PREDEF

Ось измерения (1...3: 1= главная ось) Q272: ось, по

которой должно выполняться измерение:

1: главная ось = ось измерения

2: вспомогательная ось = ось измерения

3: ось измерительного щупа = ось измерения

X

Y

Q264

Q263

+

–

–

+

Q267

Q272=2

Q272=1

MP6140 + Q320

1

X

Z

Q260

Q261

+

–

Q272=1

Q272=3

Q267

1

Назначение осей
Активная ось

измерительного

щупа: Q272 = 3

Соответствующая

главная ось:

Q272 = 1

Соответствующая

вспомогательная

ось: Q272 = 2

Z

X

Y

Y

Z

X

X

Y

Z
