HEIDENHAIN iTNC 530 161
5.3
КР
УГ
ЛЫЙ
КАР
М
АН
(
цик
л
252, DIN/ISO:
G252)

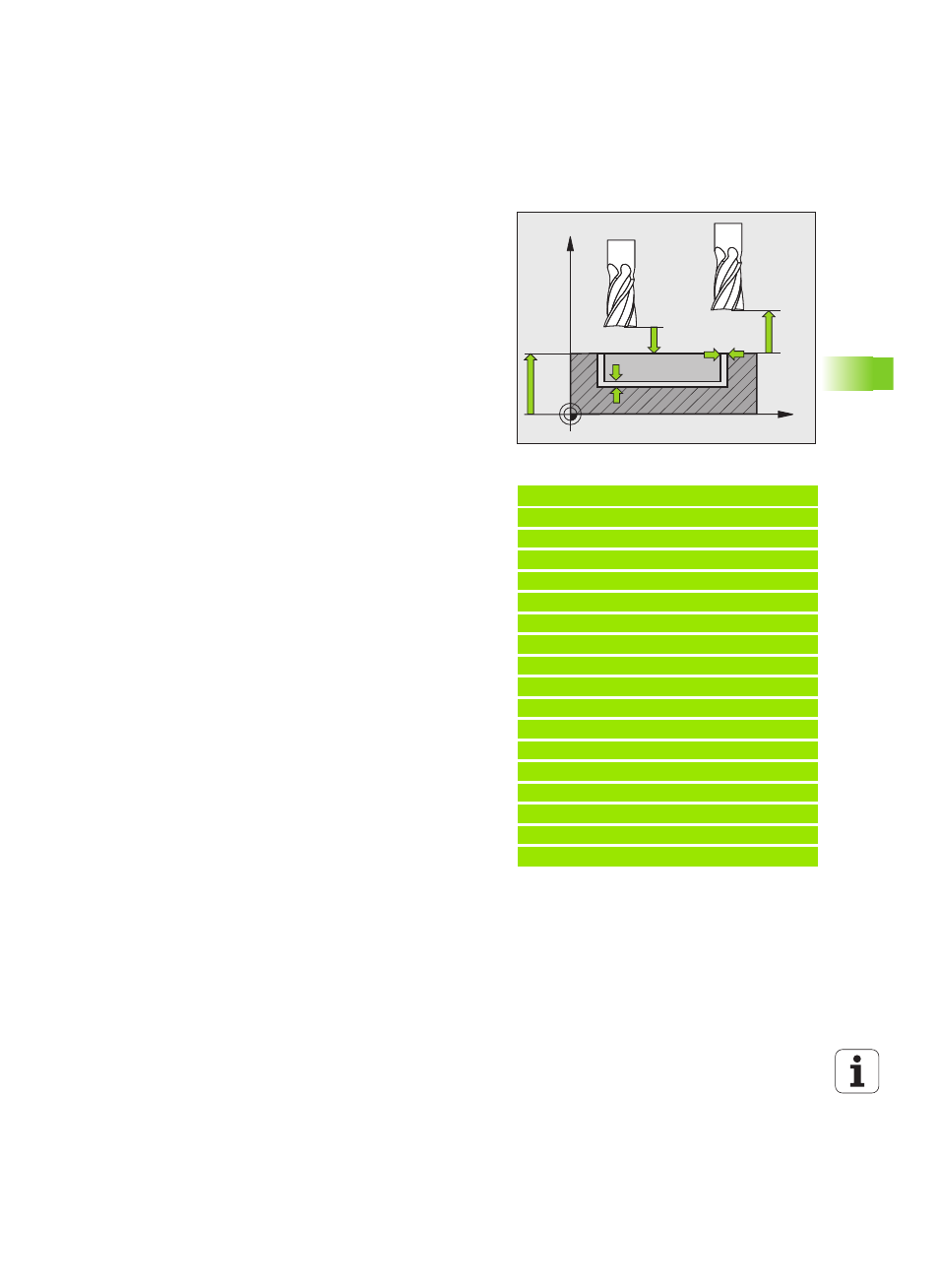

 Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Коэффициент перекрытия траектории Q370: Q370
x радиус инструмента дает врезание со стороны k.
Диапазон ввода от 0,1 до 1,414 или через PREDEF
 Стратегия погружения Q366: вид стратегии
врезания:
 0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
 1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
 Альтернативно PREDEF
 Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Q215=0 ;ОБЪЕМ ОБРАБОТКИ
Q223=60 ;ДИАМЕТР ОКРУЖНОСТИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q366=1 ;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
