HEIDENHAIN iTNC 530

165

5.4

ФРЕ

З

ЕР

ОВ

АНИЕ

КАНАВКИ

(

цик

л

253, DIN/ISO:

G253)

Положение канавки (0/1/2/3/4)Q367: положение

канавки относительно позиции инструмента при

вызове цикла:

0: Позиция инструмента = центр канавки

1: Позиция инструмента = левый конец канавки

2: Позиция инструмента = центр левой окружности

канавки

3: Позиция инструмента = центр правой

окружности канавки

4: Позиция инструмента = правый конец канавки

Подача фрезерования Q207: скорость

передвижения инструмента при фрезеровании в

мм/мин. Диапазон ввода от 0 до 99999,999 либо

через FAUTO, FU, FZ

Вид фрезерования Q351: вид обработки

фрезерованием при M3:

+1 = попутное фрезерование

–1 = встречное фрезерование

или через PREDEF

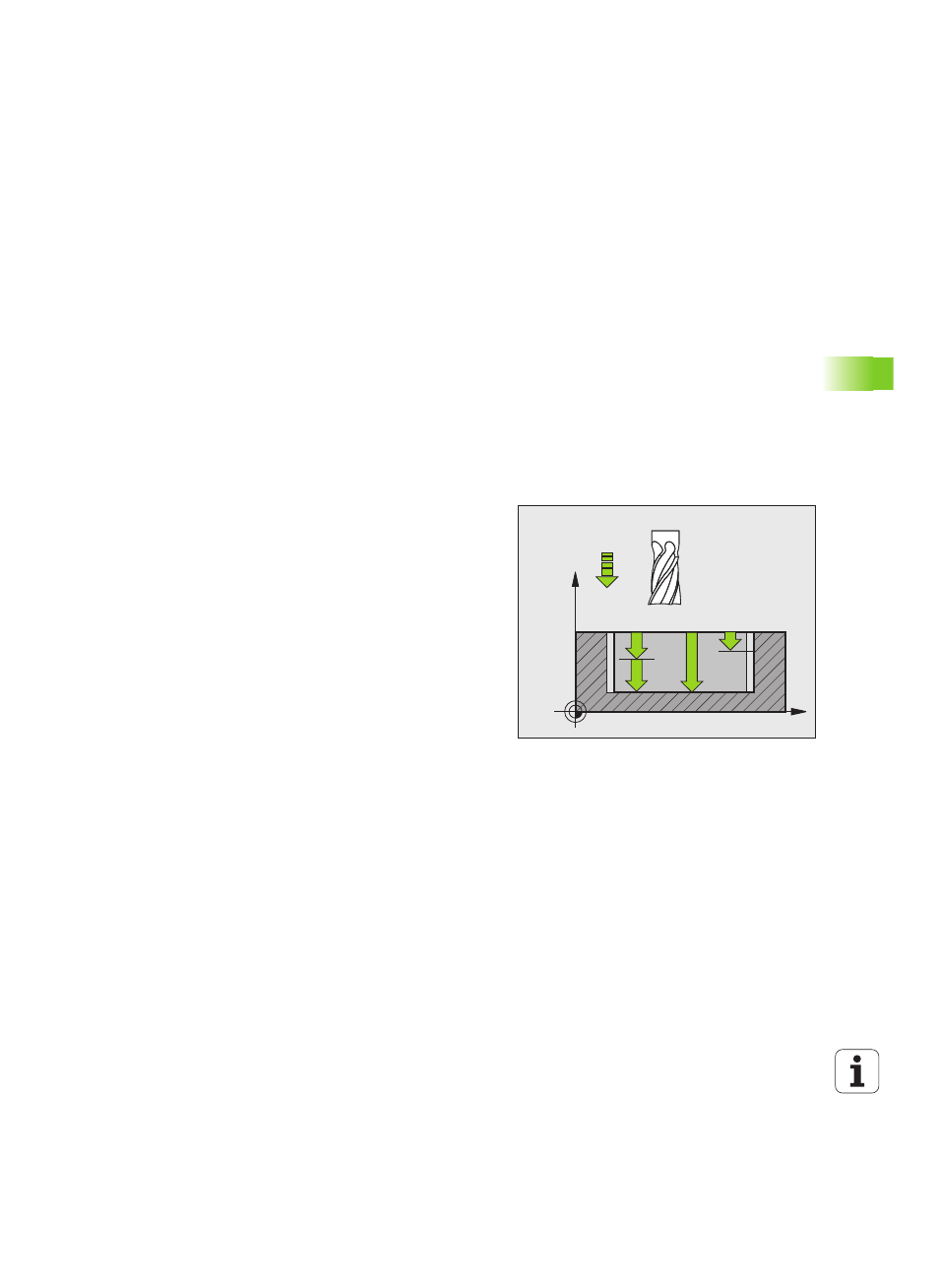

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна канавки. Диапазон

ввода от -99999,9999 до 99999,9999

Глубина врезания Q202 (в инкрементах): величина,

на которую инструмент каждый раз производит

врезание; введите значение больше 0. Диапазон

ввода от 0 до 99999,9999

Припуск на чистовую обработку на глубине Q369 (в

инкрементах): припуск на чистовую обработку

глубины. Диапазон ввода от 0 до 99999,9999

Подача при врезании на глубину Q206: скорость

передвижения инструмента при врезании на

глубину в мм/мин. Диапазон ввода от 0 до

99999,999 либо через FAUTO, FU, FZ

Врезание чистовой обработки Q338 (в

инкрементах): величина, на которую врезается

инструмент по оси шпинделя при чистовой

обработке. Q338=0: чистовая обработка за одно

врезание. Диапазон ввода от 0 до 99999,9999

X

Z

Q201

Q206

Q202

Q338
