3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

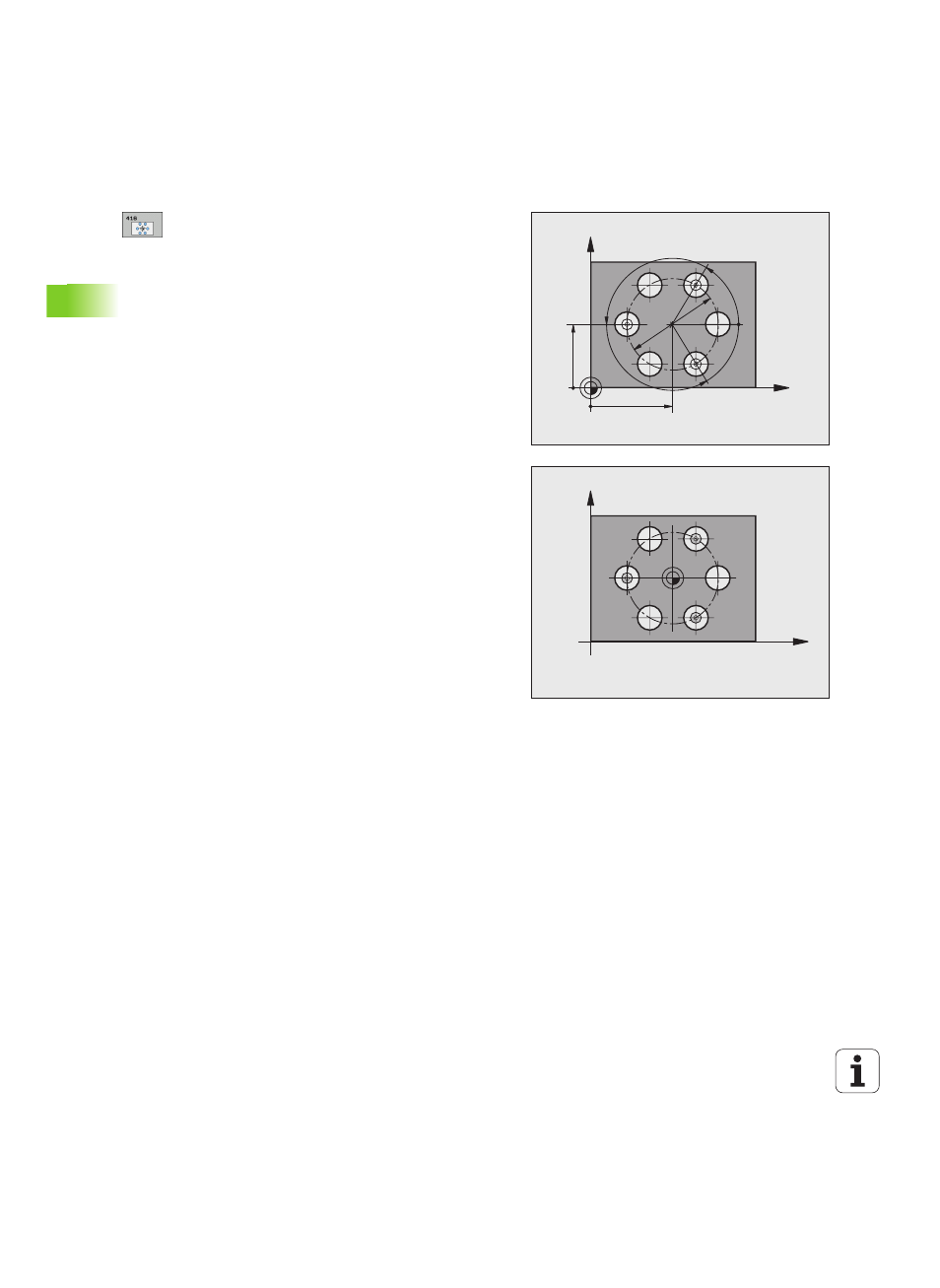

Центр 1-ой оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) на
главной оси плоскости обработки.
Центр 2-ой оси Q274 (абсолютный): центр
окружности отверстий (заданное значение) на
вспомогательной оси плоскости обработки.
Заданный диаметр Q262: ввести
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстия, тем точнее
следует указать заданный диаметр.
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах первого центра отверстия
на плоскости обработки.
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах второго центра отверстия
на плоскости обработки.
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах третьего центра отверстия
на плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Номер начала координат в таблице Q305:
задает номер в таблице нулевых точек/
предустановок, под которым ЧПУ должна
сохранить координаты центра окружности
отверстий. При вводе Q305=0 ЧПУ автоматически
устанавливает индикацию таким образом, что
новая точка привязки лежит в центре окружности
отверстий
Новая точка привязки главная ось Q331
(aбсолютная): координата на главной оси,
которую ЧПУ должна задать как распознанный
центр окружности отверстий.
Базовая настройка = 0.
Новая точка привязки вспомогательная ось
Q332 (aбсолютная): координата на
вспомогательной оси, которую ЧПУ должна задать
как распознанный центр окружности отверстий.
Базовая настройка = 0.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
