Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 88
88
3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к
Новая точка привязки оси измерительного
щупа Q333 (aбсолютная): координата на оси
измерения, которую ЧПУ должна задать как
опорную точку. Базовая настройка = 0.
Количество точек измерения (4/3) Q423: задает,
должна ли система ЧПУ выполнить измерение
цапфы в 4 или в 3 прохода:
4: использовать 4 точки измерения (стандартная
настройка),
3: использовать 3 точки измерения.

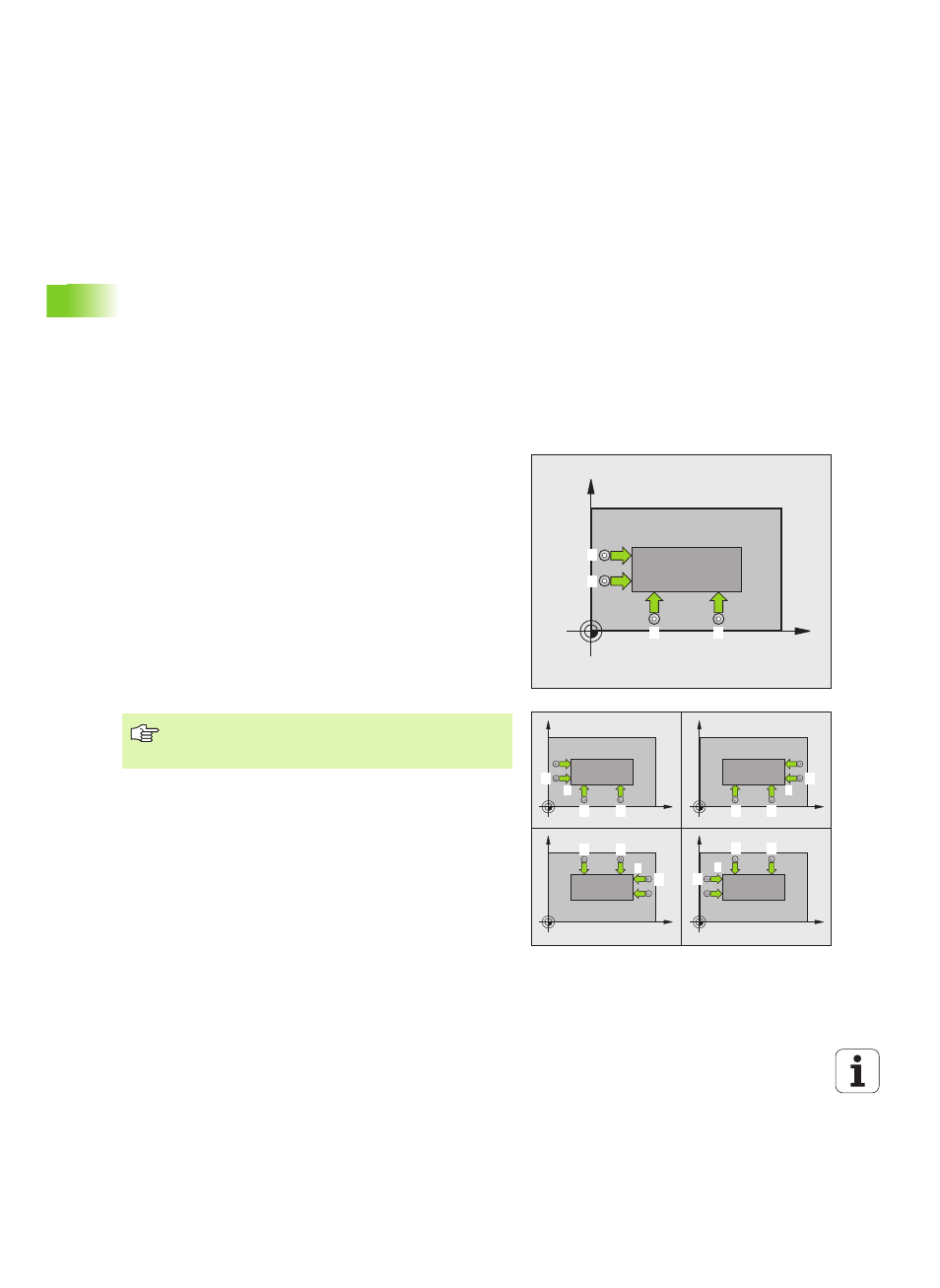

ТОЧКА ПРИВЯЗКИ В УГЛУ ПРЯМОУГОЛЬНОГО
ОСТРОВА (цикл измерительного щупа 414,
DIN/ISO: G414)
Цикл измерительного щупа 414 определяет точку пересечения
двух прямых и задает ее в качестве опорной. Альтернативно ЧПУ
может записывать эту точку пересечения в таблицу нулевых точек
или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в первой точке
измерения
1
(см. верхний правый рисунок). При этом ЧПУ
смещает щуп на безопасное расстояние против
соответствующего направления перемещения.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем с подачей при измерении (колонка
F). ЧПУ определяет направление контактирования
автоматически в зависимости от запрограммированной 3-й
точки измерения.
X
Y
1
2
4
3
X
Y
X
Y
X
Y
X
Y
A
B
C
D
1
2
3
2
1
3
1
2
3
2
1
3
Система ЧПУ измеряет первую прямую всегда в
направлении вспомогательной оси плоскости
обработки.
