HEIDENHAIN TNC 320
45
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

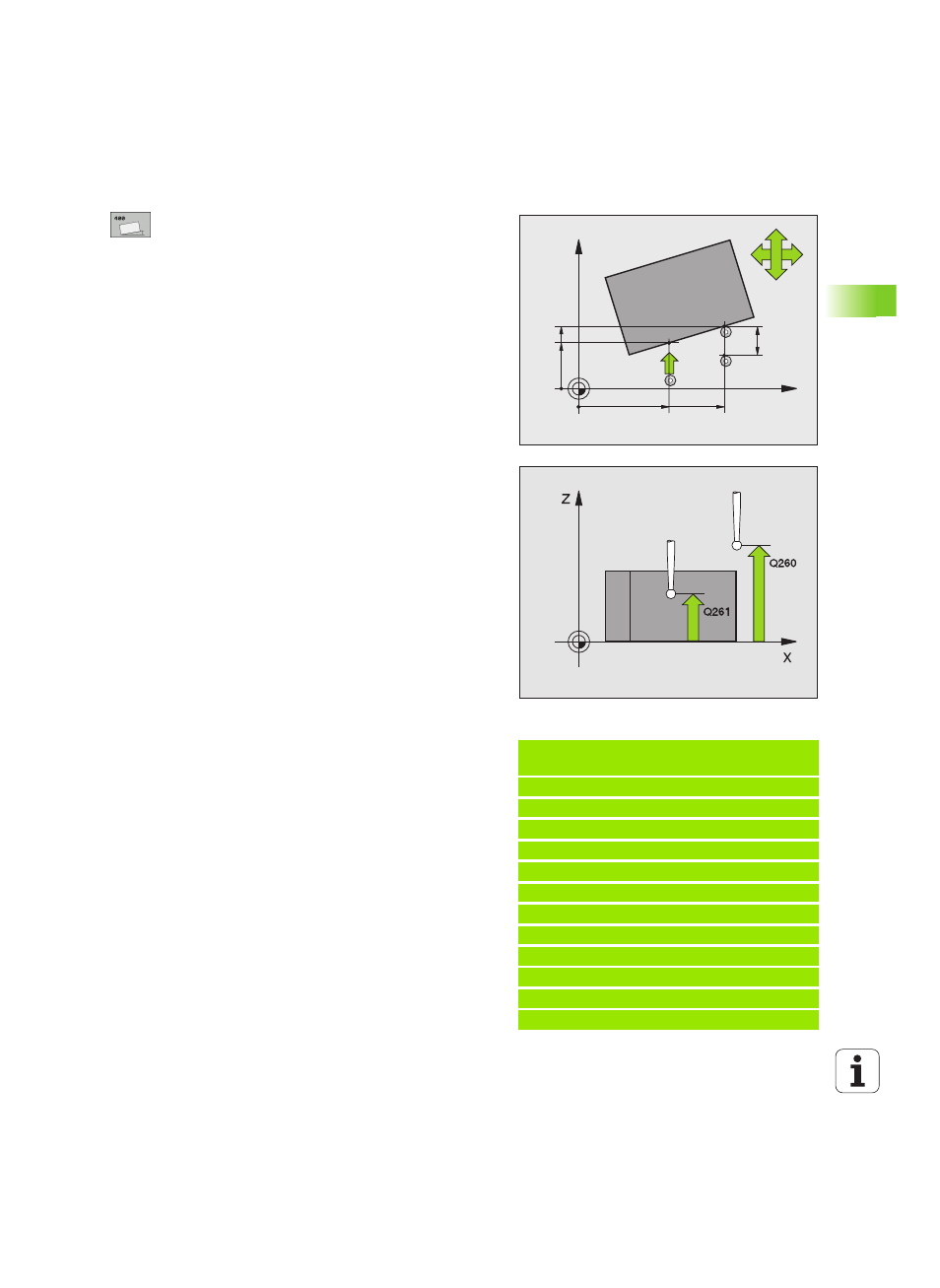

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки снятия
размера на главной оси плоскости обработки.
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки снятия
размера на вспомогательной оси плоскости
обработки.
Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1:главная ось = ось измерения ,
2:вспомогательная ось = ось измерения.
Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен перемещаться к обрабатываемой детали:
-1:отрицательное направление перемещения,
+1: положительное направление перемещения.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновения между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Пример: Команды ЧПУ
5 TCH PROBE 400 РАЗВОРОТ ПЛОСК.
ОБРАБОТКИ
Q263=+10 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+3.5 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q265=+25 ;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q266=+2 ;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q272=2
;ОСЬ ИЗМЕРЕНИЯ
Q267=+1 ;НАПР. ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ.ВЫСОТУ
Q307=0
;ПРЕДУСТАН. РАЗВ.
Q305=0
;НОМЕР В ТАБЛИЦЕ
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
