HEIDENHAIN TNC 320 19
1.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
из
ме
рительны
х
щупов
!
1.2 Перед началом работы с
циклами измерительных
щупов!
Для обеспечения охвата максимально возможного диапазона
задач измерений имеется возможность осуществления общей
настройки основных характеристик циклов измерительных щупов
через параметры станка. В случае использования измерительных
щупов на одном станке данные настройки действительны для
всех измерительных щупов.
Кроме этого предусмотрена возможность настройки в таблице
измерительных щупов, которая может быть задана отдельно для
каждого щупа. При помощи данных настроек можно согласовать
характеристику с соответствующим измерительным щупом или
конкретным случаем применения (смотри „Таблица
измерительных щупов” на странице 23).

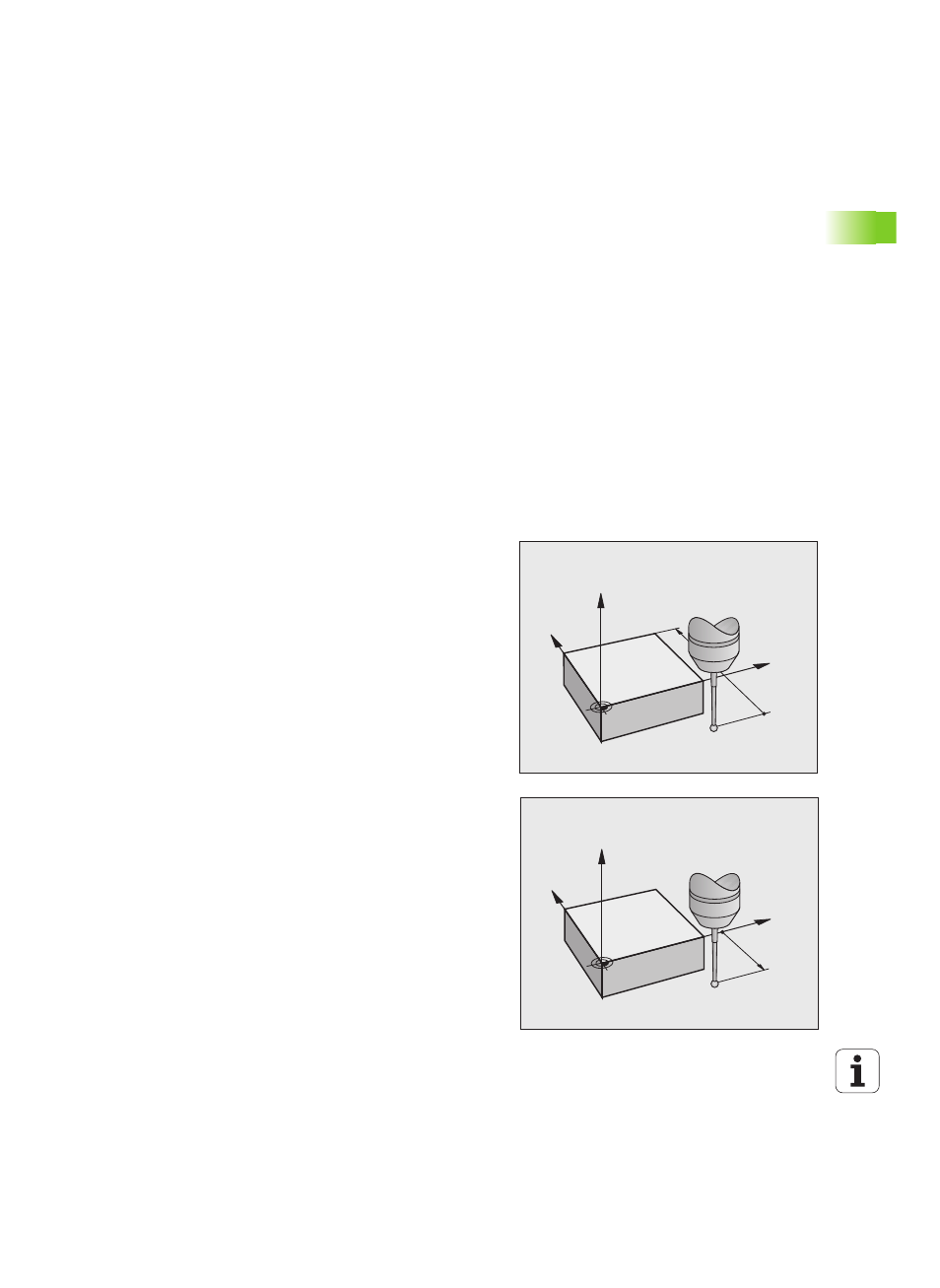

Максимальный путь перемещения к точке
снятия размера: DIST в таблице
измерительных щупов
Если в пределах установленного параметром DIST пути не
происходит отклонения щупа, ЧПУ выдает сообщение об ошибке.
Безопасное расстояние до точки снятия
размера: SET_UP в таблице измерительных
щупов
Параметром SET_UP задается расстояние до определенной или
рассчитанной циклом точки снятия размера, по которому ЧПУ
должно осуществить предварительное позиционирование
измерительного щупа. Чем меньше вводимое значение, тем
точнее следует определить коодинаты измеряемых точек. Во
многих циклах измерительных щупов можно определить
дополнительный безопасный размер, который прибавляется к
параметру SET_UP.
Y
X
Z
MP6130
Y
X
Z
MP6140
