HEIDENHAIN TNC 320 103
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

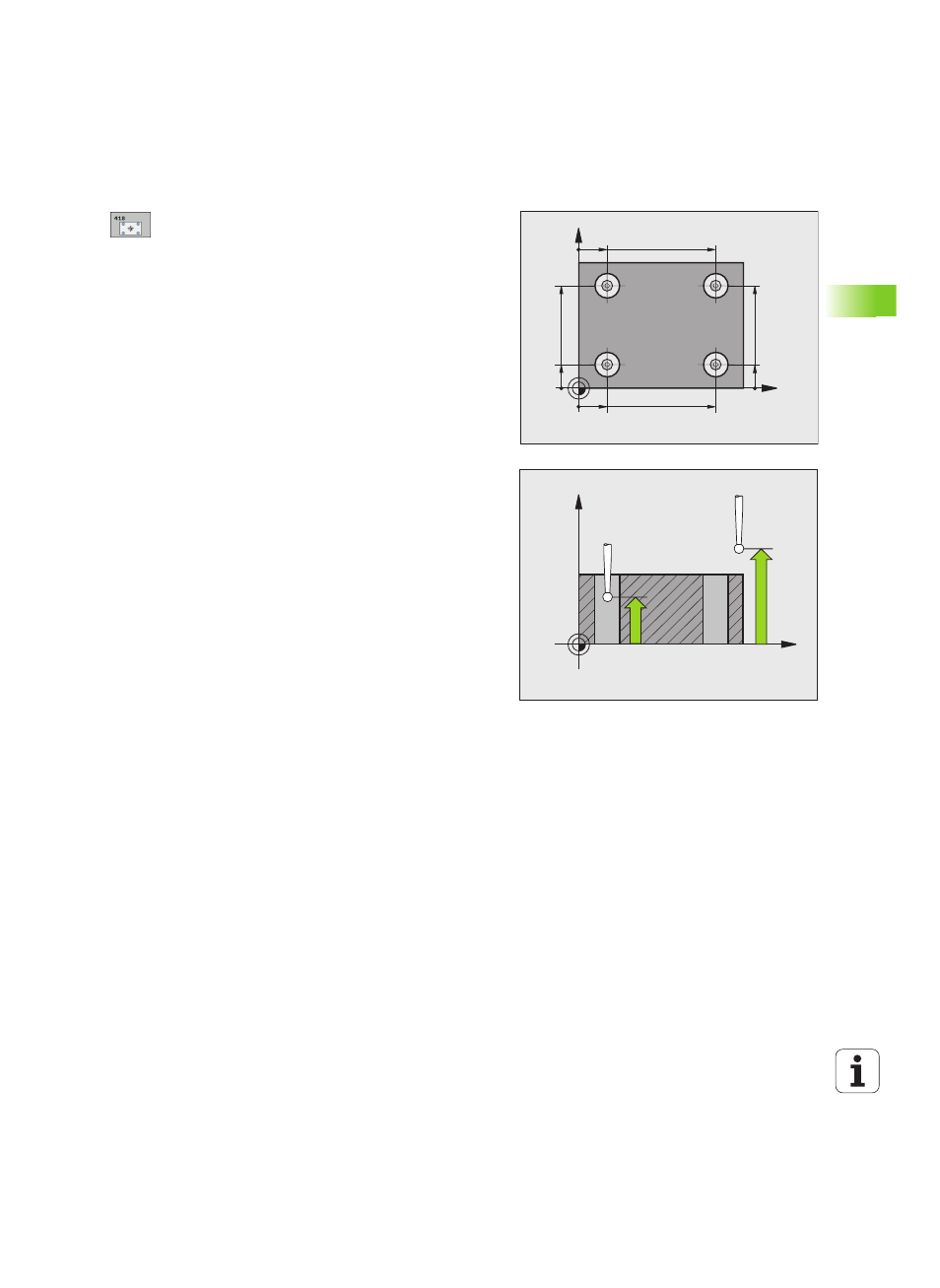

 1-й центр 1-ой оси Q268 (абсолютный): центр
1-го отверстия на главной оси плоскости
обработки.
 1-ый центр 2-ой оси Q269 (абсолютный): центр
1-го отверстия на вспомогательной оси плоскости
обработки.
 2-ой центр 1-ой оси Q270 (абсолютный): центр
2-го отверстия на главной оси плоскости
обработки.
 2-ой центр 2-ой оси Q271 (абсолютный): центр
2-го отверстия на вспомогательной оси плоскости
обработки.
 3-ий центр 1-ой оси Q316 (абсолютный): центр
3-го отверстия на главной оси плоскости
обработки.
 3-ий центр 2-ой оси Q317 (абсолютный): центр
3-го отверстия на вспомогательной оси плоскости
обработки.
 4-ый центр 1-ой оси Q318 (абсолютный): центр
4-го отверстия на главной оси плоскости
обработки.
 4-ый центр 2-ой оси Q319 (абсолютный): центр
4-го отверстия на вспомогательной оси плоскости
обработки.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
