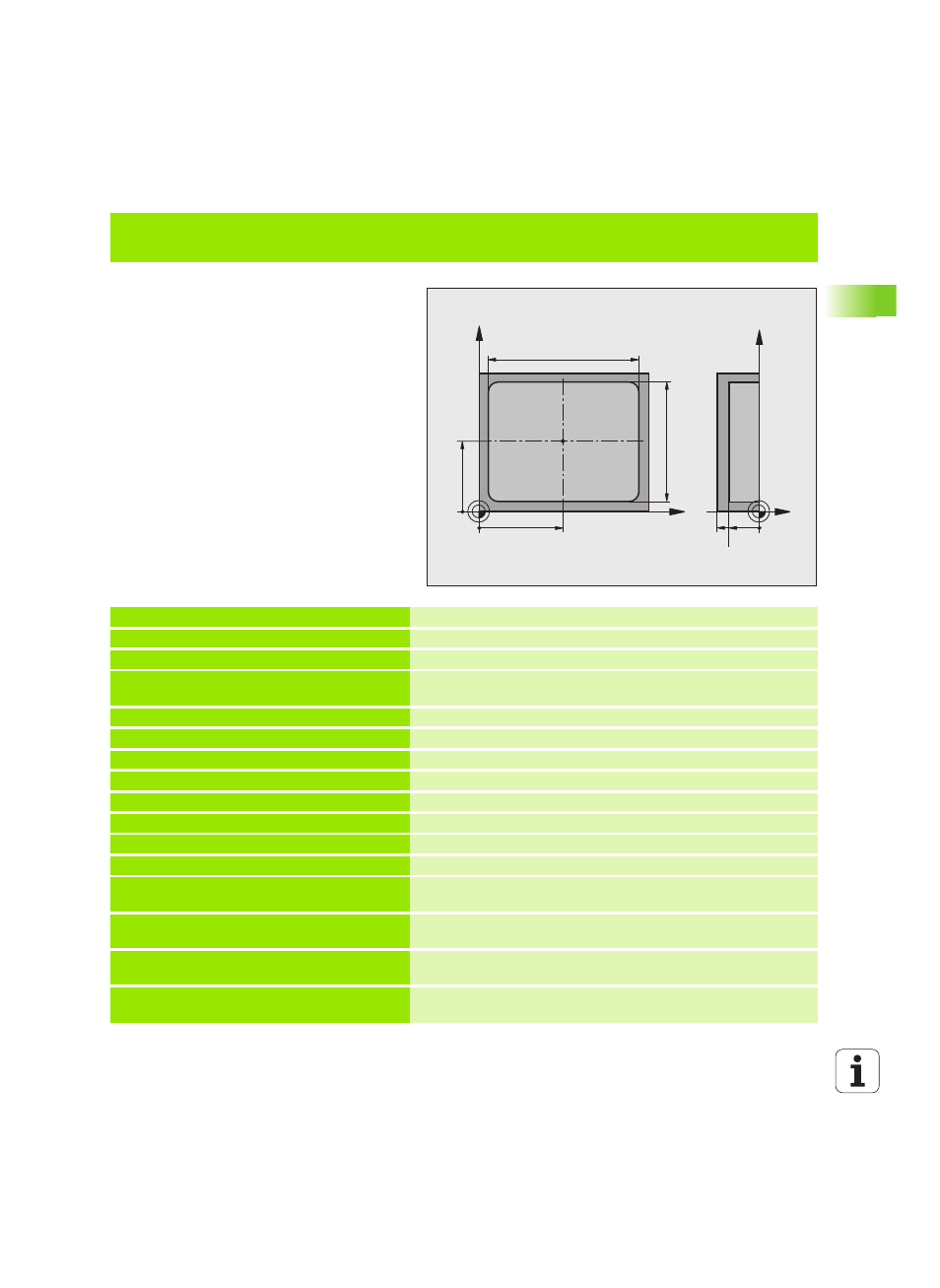

Пример: Измерение прямоугольного кармана, протоколирование результатов
измерения
0 BEGIN PGM BSMESS ММ
1 TOOL CALL 1 Z
Вызов инструмента щуп
2 L Z+100 R0 FMAX
Отвод щупа
3 TCH PROBE 423
ИЗМЕР.ПРЯМОУГОЛЬНИКА ВНУТРИ
Q273=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q274=+40 ;ЦЕНТР 2-ОЙ ОСИ
Q282=90 ;1-АЯ ДЛИНА СТОРОНЫ
Заданная длина в X
Q283=70 ;2-АЯ ДЛИНА СТОРОНЫ
Заданная длина в Y
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ.ВЫСОТУ
Q284=90.15 ;МАКС.РАЗМЕР 1-ОЙ
СТОРОНЫ
Максимальный размер в X
Q285=89.95 ;МИН.РАЗМЕР 1-ОЙ
СТОРОНЫ
Минимальный размер по X
Q286=70.1 ;МАКС.РАЗМЕР 2-ОЙ
СТОРОНЫ
Максимальный размер в Y
Q287=69.9 ;МИН.РАЗМЕР 2-ОЙ
СТОРОНЫ
Минимальный размер по Y
X
Y
50
40
70
90
Z
Y
-15
-20
