Определение размеров заготовки, 5 из мерение за го то во к при по м о щи 3d- щупов – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 38
38
2 Циклы измерительных щупов в ручном режиме и в режиме эл. маховичка
2.5
Из
мерение
за
го
то
во
к
при
по
м
о
щи
3D-
щупов

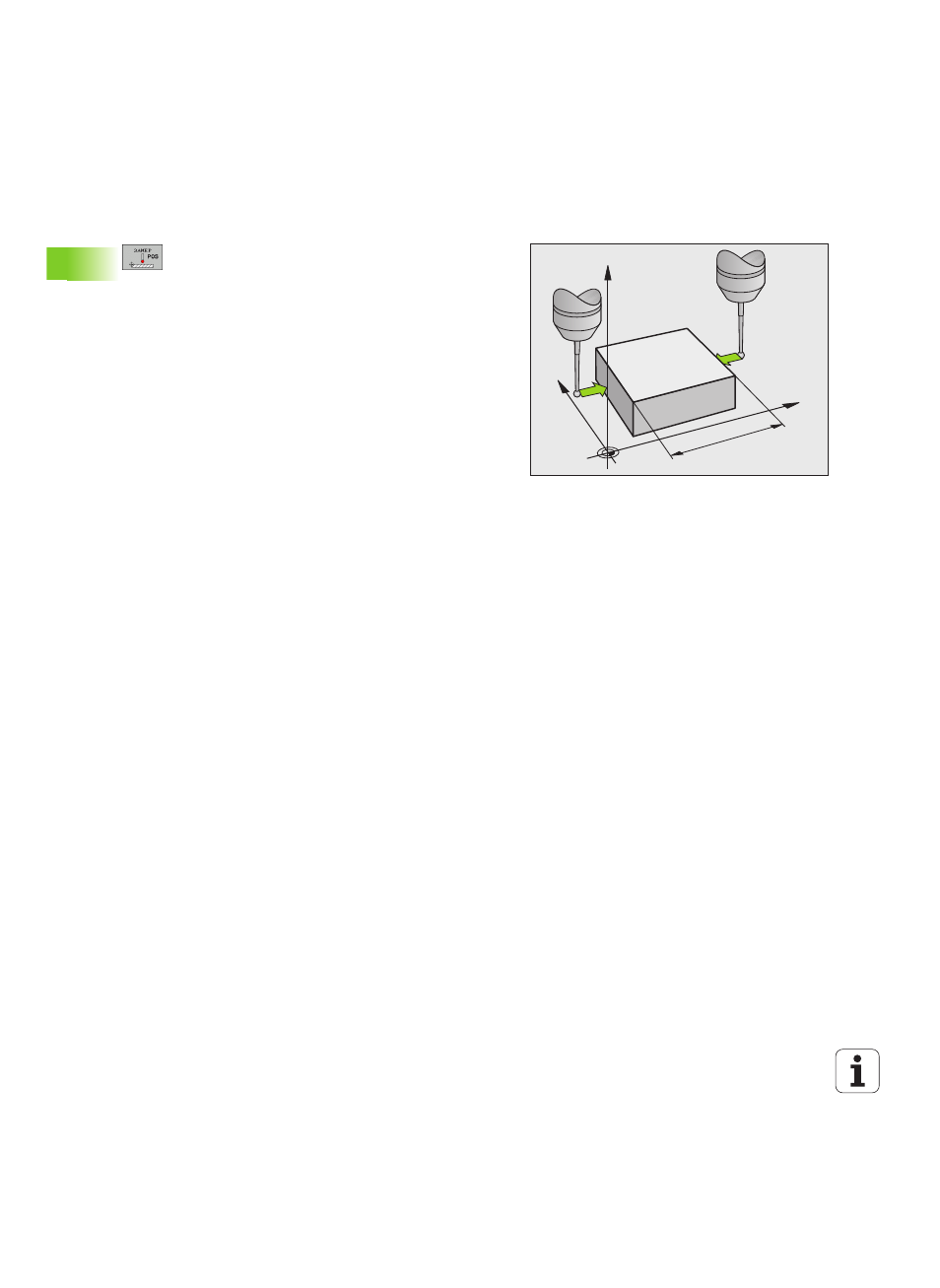

Определение размеров заготовки
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
POS.
Переместите измерительный щуп к первой точке
снятия размера А.
Выберите направление ощупывания при помощи
программируемой клавиши.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Запишите указанное в качестве точки привязки
значение (только если заданная ранее точка
привязки остается действительной).
Опорная точка: введите „0“ .
Выход из диалога: нажмите клавишу
ЗАВЕРШЕНИЕ.
Повторный выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
POS.
Переместите измерительный щуп ко второй точке
снятия размера В.
Выбор направления ощупывания с помощью
программируемой клавиши: та же ось, но
направление, противоположное тому, которое
использовалось при первом снятии размера.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Верните индикацию позиции на значения, имевшиеся перед
измерением длины.
Выбор функции ощупывания: нажмите перепрограммируемую
клавишу ОЩУПЫВАНИЕ POS.
Выполните повторное снятие размера в первой точке.
Установите опорную точку на записанное значение.
Выход из диалога: нажмите клавишу ЗАВЕРШЕНИЕ.
Измерение угла
С помощью 3D-измерительной системы можно определить угол
на плоскости обработки. Выполняется измерение
угла между опорной осью угла и кромкой заготовки или
угла между двумя кромками.
Измеренный угол отображается в виде значения, составляющего
максимум 90°.
Y
X
Z
A
B
l
