ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ
(цикл измерительного щупа 430, DIN/ISO:
G430)
Цикл измерительного щупа 430 определяет центр и диаметр
окружности отверстий путем замера трех отверстий. Если в цикле
задаются соответствующие значения допуска, то система ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.

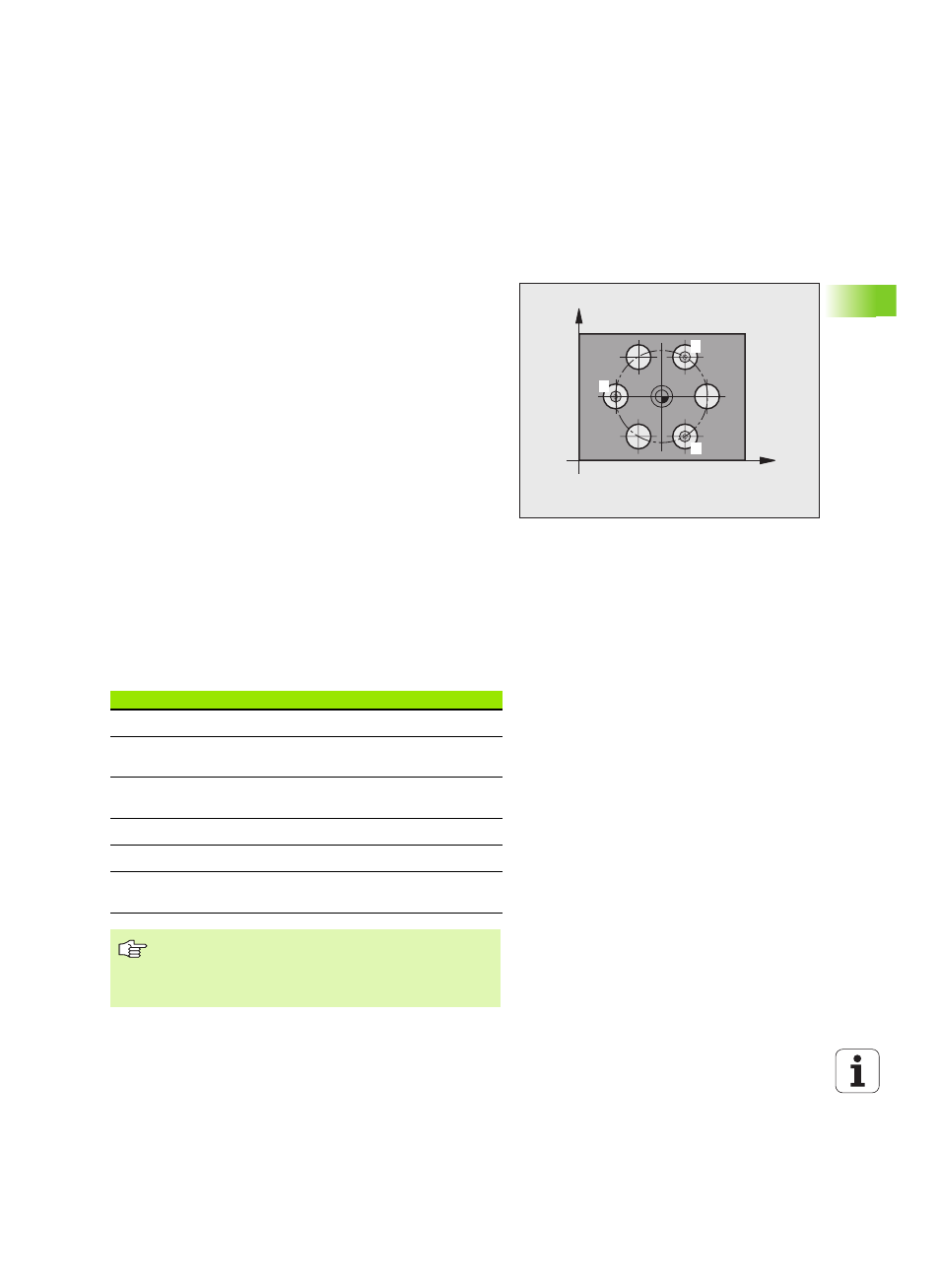

1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительных щупов” на странице 22) на
заданный центр первого отверстия 1 .
2 Измерительный щуп перемещается на заданную высоту
измерения и путем выполнения четырех касаний определяет
первый центр отверстия.
3 После чего щуп возвращается на безопасную высоту и
позиционируется на заданный центр второго отверстия 2 .
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех касаний определяет
второй центр отверстия.
5 Измерительный щуп возвращается на безопасную высоту и
позиционируется на введенный центр третьего отверстия 3 .
6 Система ЧПУ перемещает измерительный щуп на введенную
высоту измерения и путем измерения определяет третий
центр отверстия.
7 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и записывает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
Номер параметра Значение
Q151 Фактическое значение центра главной оси
Q152 Фактическое значение центра
вспомогательной оси
Q153 Фактическое значение диаметра
окружности отверстий
Q161 Отклонение центра главной оси
Q162 Отклонение центра вспомогательной оси
Q163 Отклонение диаметра окружности
отверстий
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
