Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 70
70
3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

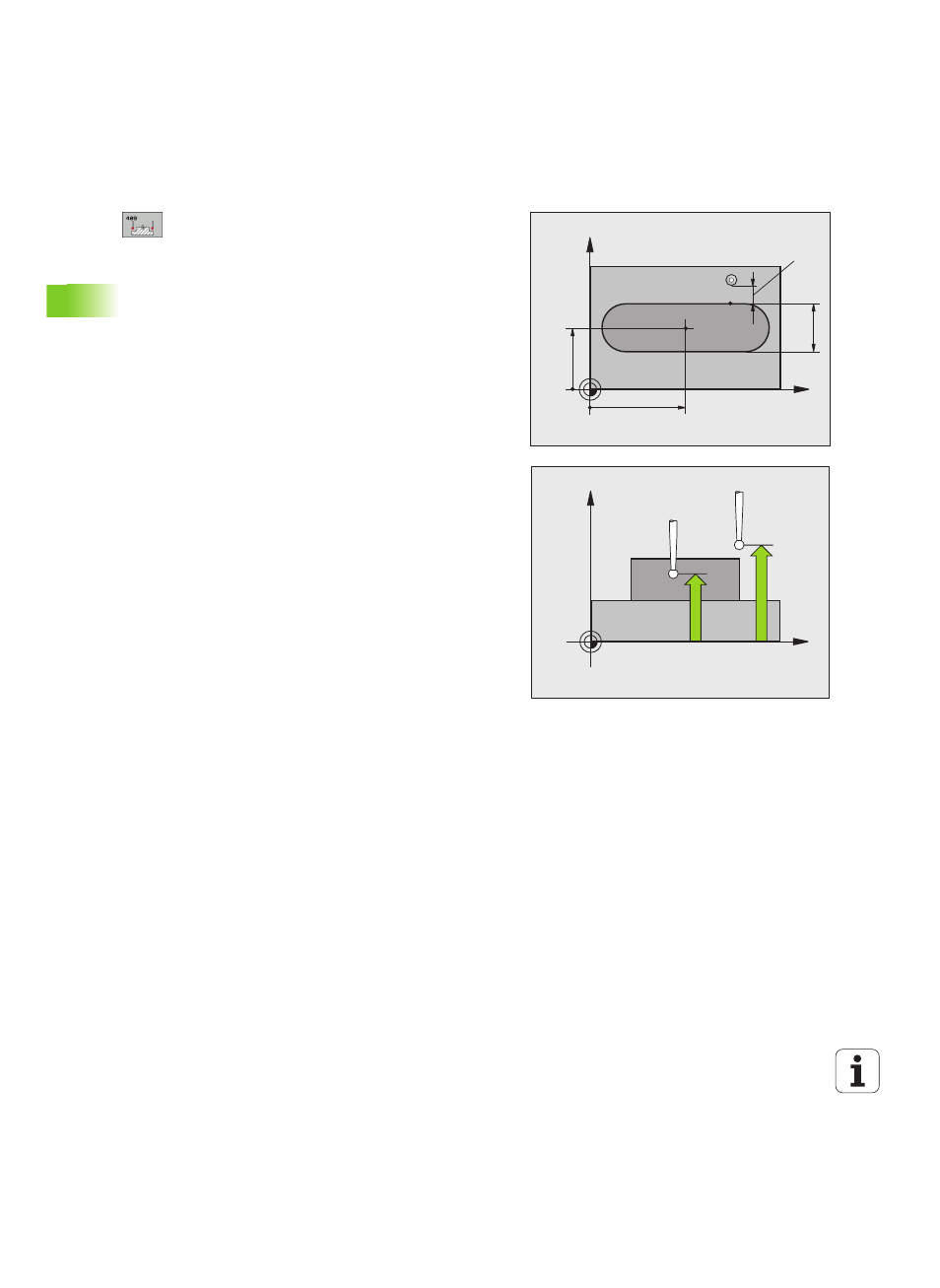

Центр 1-ой оси Q321 (абсолютный): центр ребра
на главной оси плоскости обработки.
Центр 2-ой оси Q322 (абсолютный): центр ребра
на вспомогательной оси плоскости обработки.
Ширина ребра Q311 (в приращениях): ширина
ребра не зависит от положения в плоскости
обработки.
Ось измерения (1=1-ая ось/2=2-ая ось) Q272:
ось, в которой должно выполняться измерение:
1: главная ось = ось измерения ,
2: вспомогательная ось = ось измерения.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновения между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Номер в таблице Q305: задает номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0, ЧПУ
автоматически устанавливает индикацию таким
образом, что новая точка привязки лежит в центре
паза.
Новая точка привязки Q405 (aбсолютная):
координата на оси измерения, которую ЧПУ
должна задать как распознанный центр ребра.
Базовая настройка = 0.
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
