Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 51
HEIDENHAIN TNC 320
51
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

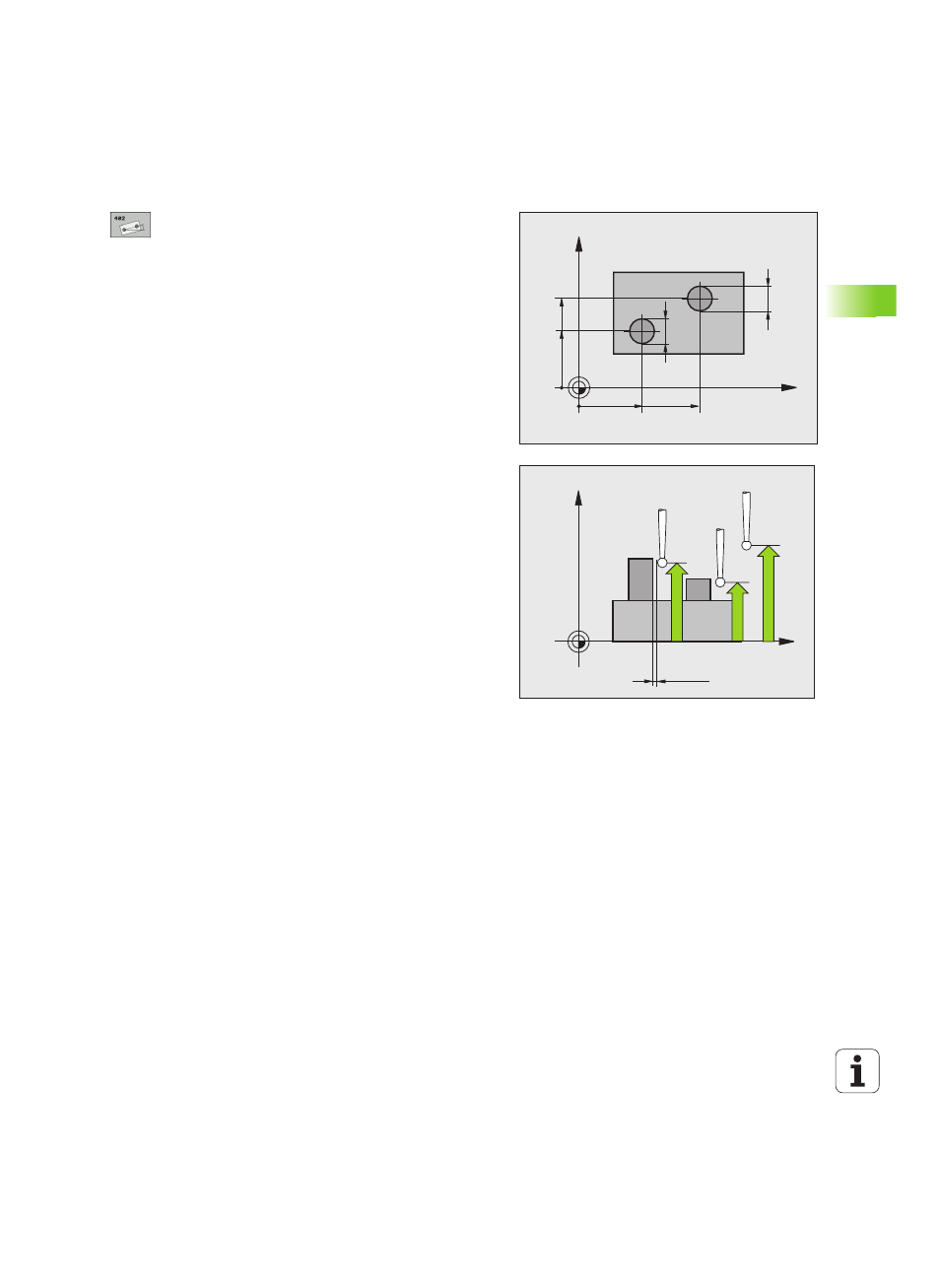

1-ая цапфа: центр 1-ой оси (абсолютный): центр
первой цапфы на главной оси плоскости
обработки.
1-ая цапфа: центр 2-ой оси Q269 (абсолютный):
центр первой цапфы на вспомогательной оси
плоскости обработки.
Диаметр цапфы 1 Q313: приблизительный
диаметр 1-ой цапфы. Ввести немного большее
значение.
Высота измерения цапфы 1 на оси
измерительного щупа Q261 (абсолютная):
координата центра сферического наконечника
(=точка соприкосновения) на оси измерительного
щупа, на которой должно производиться
измерение цапфы 1.
2-ая цапфа: центр 1-ой оси Q270 (абсолютный):
центр второй цапфы на главной оси плоскости
обработки.
2-ая цапфа: центр 2-ой оси Q271 (абсолютный):
центр второй цапфы на вспомогательной оси
плоскости обработки.
Диаметр цапфы 2 Q314: приблизительный
диаметр 2-ой цапфы. Ввести немного большее
значение.
Высота измерения цапфы 2 на оси
измерительного щупа Q315 (абсолютная):
координата центра сферического наконечника
(=точка соприкосновения) на оси измерительного
щупа, на которой должно производиться
измерение цапфы 2.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновения между
щупом и обрабатываемой деталью (зажимным
приспособлением).
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
