1.1
Об
щие
св
едения
о
цик
лах
из
мерительных
щупов
Циклы измерительных щупов для
автоматического режима работы
Наряду с циклами измерительных щупов, используемыми в
ручном режиме и режиме эл.маховичка, ЧПУ предоставляет
большое количество циклов для самых разнообразных случаев
применения в автоматическом режиме работы:
калибровка измерительного щупа (глава 3),
компенсация смещения заготовки (глава 3),
установка опорных точек (глава 3),
автоматическая проверка заготовки (глава 3),
автоматическое измерение инструмента (глава 4).
Программирование циклов измерительных щупов производится в
режиме "Программирование" при помощи клавиши TOUCH
PROBE. Циклы измерительных щупов, начиная с номера 400,
также как и более новые циклы обработки, используют Q-
параметры в качестве параметров передачи. Параметры с такой
же функцией, которая необходима ЧПУ в различных циклах,
имеют всегда один и тот же номер: например, Q260 это всегда
"Безопасная высота", Q261 это всегда "Высота измерения" и т.д.

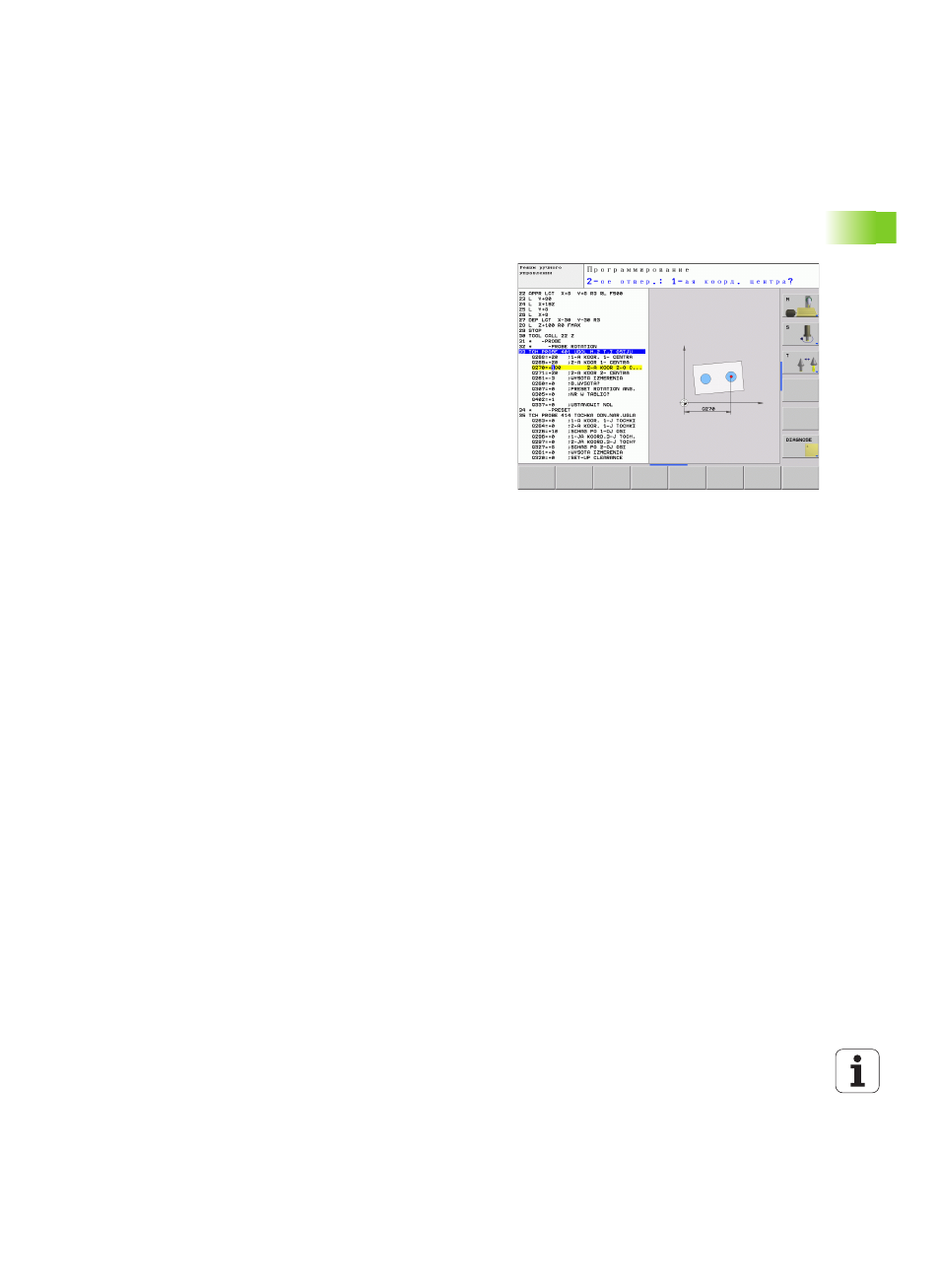

В целях упрощения программирования, в процессе определения
цикла ЧПУ отображает вспомогательную графику. Параметр,
который необходимо ввести, отображается на данной графике на
светлом фоне.
