HEIDENHAIN TNC 320
85
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

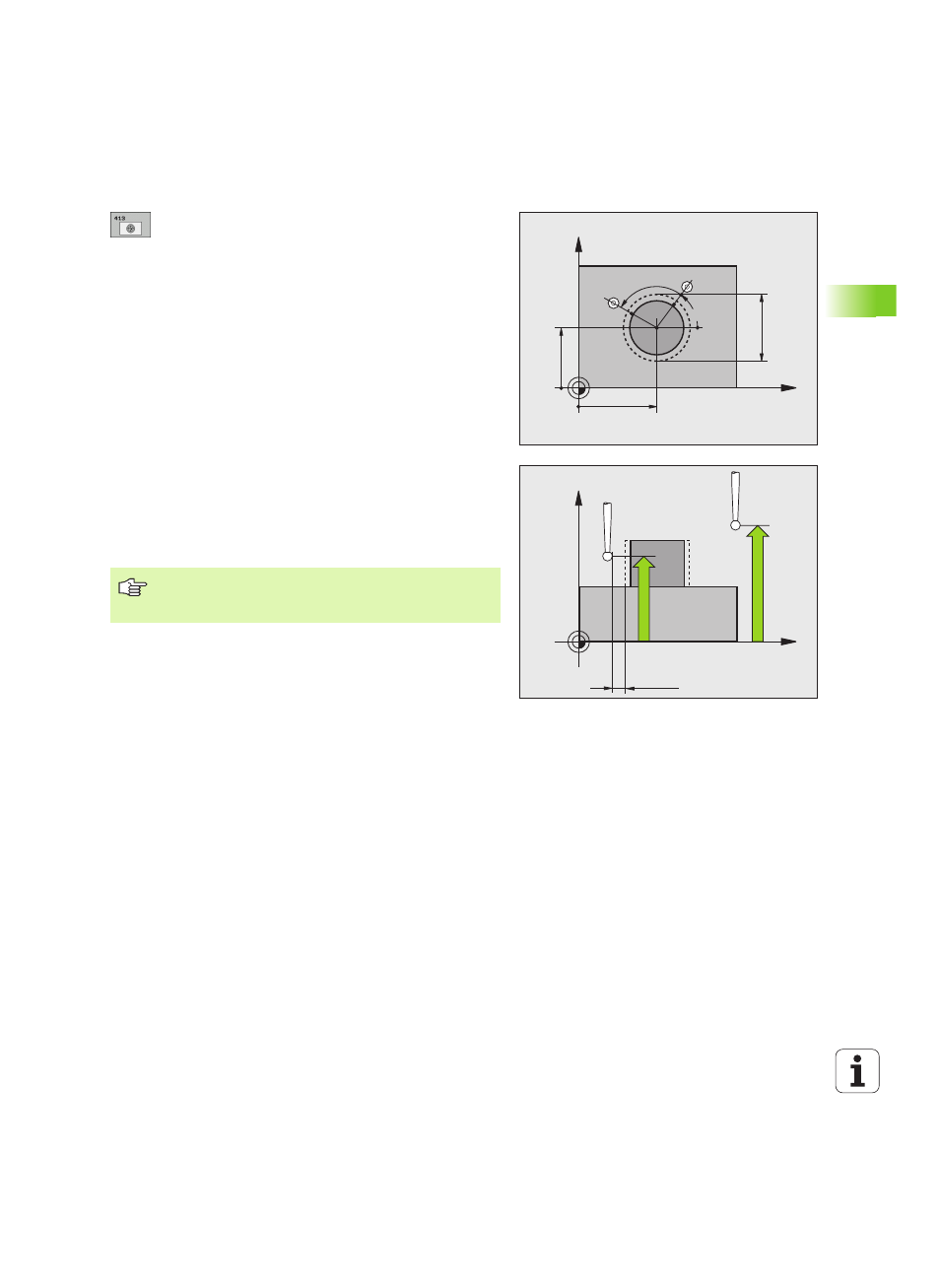

Центр 1-ой оси Q321 (абсолютный): центр цапфы
на главной оси плоскости обработки.
Центр 2-ой оси Q322 (абсолютный): центр цапфы
на вспомогательной оси плоскости обработки.
Если программируется Q322 = 0, то ЧПУ
выравнивает центр отверстия по положительной
оси Y; если программируется Q322 не равным 0,
то тогда ЧПУ выравнивает центр отверстия по
заданной позиции.
Заданный диаметр Q262: приблизительный
диаметр цапфы. Введите немного большее
значение.
Стартовый угол Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой контакта.
Угловой шаг Q247 (в приращениях): Угол между
двумя точками измерения, знак перед угловым
шагом задает направление вращения (- = по
часовой стрелке), в котором измерительный щуп
перемещается к следующей точке измерения.
Если нужно измерить дуги окружности, то следует
программировать угловой шаг меньше 90°.
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Чем меньше запрограммированный угловой шаг, тем
более неточно ЧПУ рассчитывает опорную точку.
Минимальное вводимое значение: 5°.
