124 3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

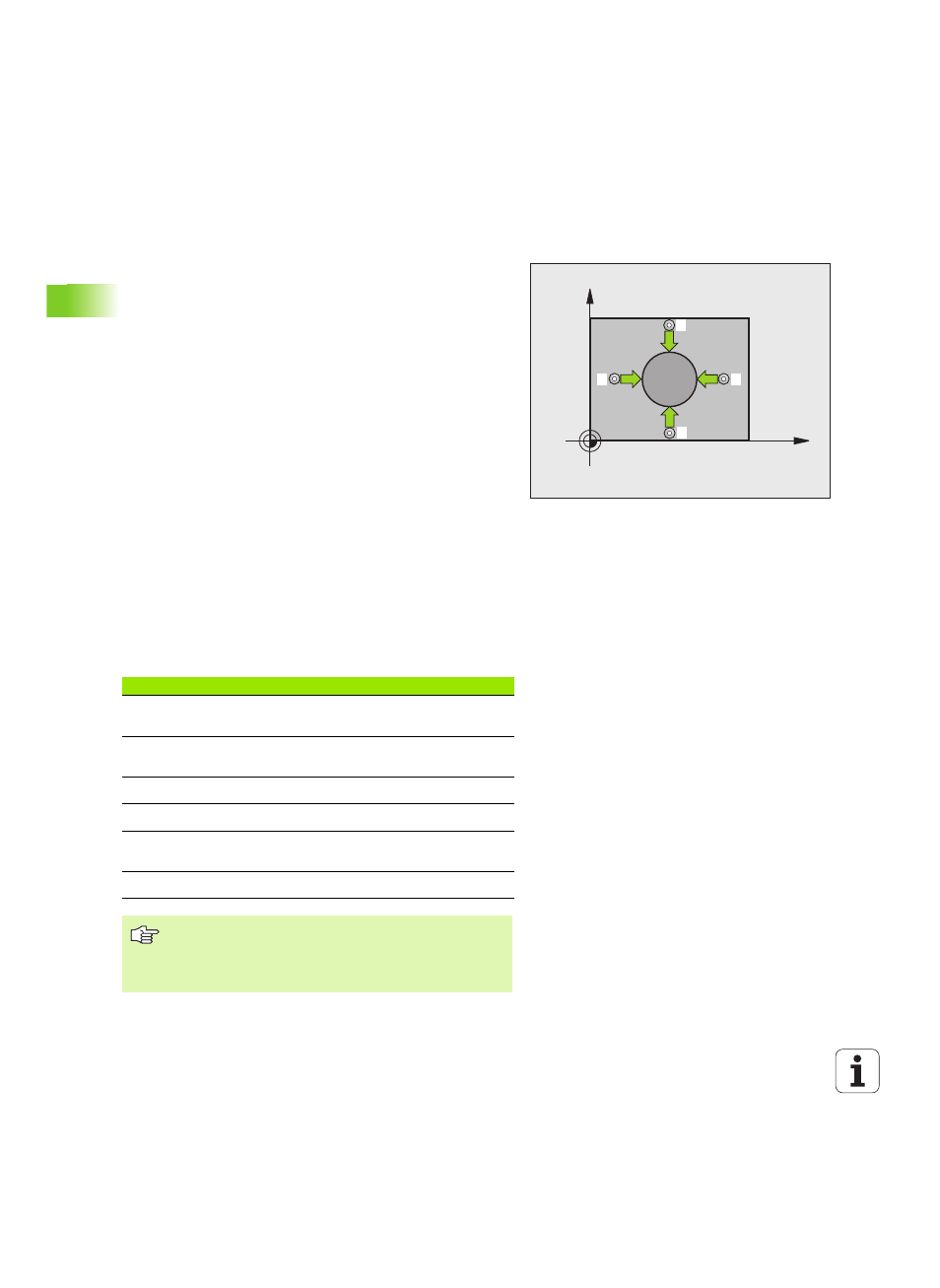

ИЗМЕРЕНИЕ ЦАПФЫ (цикл измерительного
щупа 422, DIN/ISO: G422)
Цикл измерительного щупа 422 определяет центр и диаметр
круговой цапфы. Если в цикле задаются соответствующие
значения допуска, то система ЧПУ осуществляет сравнение
заданного и фактического значения и записывает это отклонение
в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в точке измерения 1 .
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка F).
ЧПУ определяет направление контактирования
автоматически в зависимости от программированного
стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения 2 и выполняет там второй измерительный ход.
4 Система ЧПУ позиционирует измерительный щуп в точке
измерения 3 , а затем в точке измерения 4 и выполняет третий
или четвертый измерительный ход.
5 Затем ЧПУ позиционирует щуп обратно на безопасную высоту
и записывает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра Значение
Q151 Фактическое значение центра главной
оси
Q152 Фактическое значение центра
вспомогательной оси
Q153 Фактическое значение диаметра
Q161 Отклонение центра главной оси
Q162 Отклонение центра вспомогательной
оси
Q163 Отклонение диаметра
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
