HEIDENHAIN TNC 320 127
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

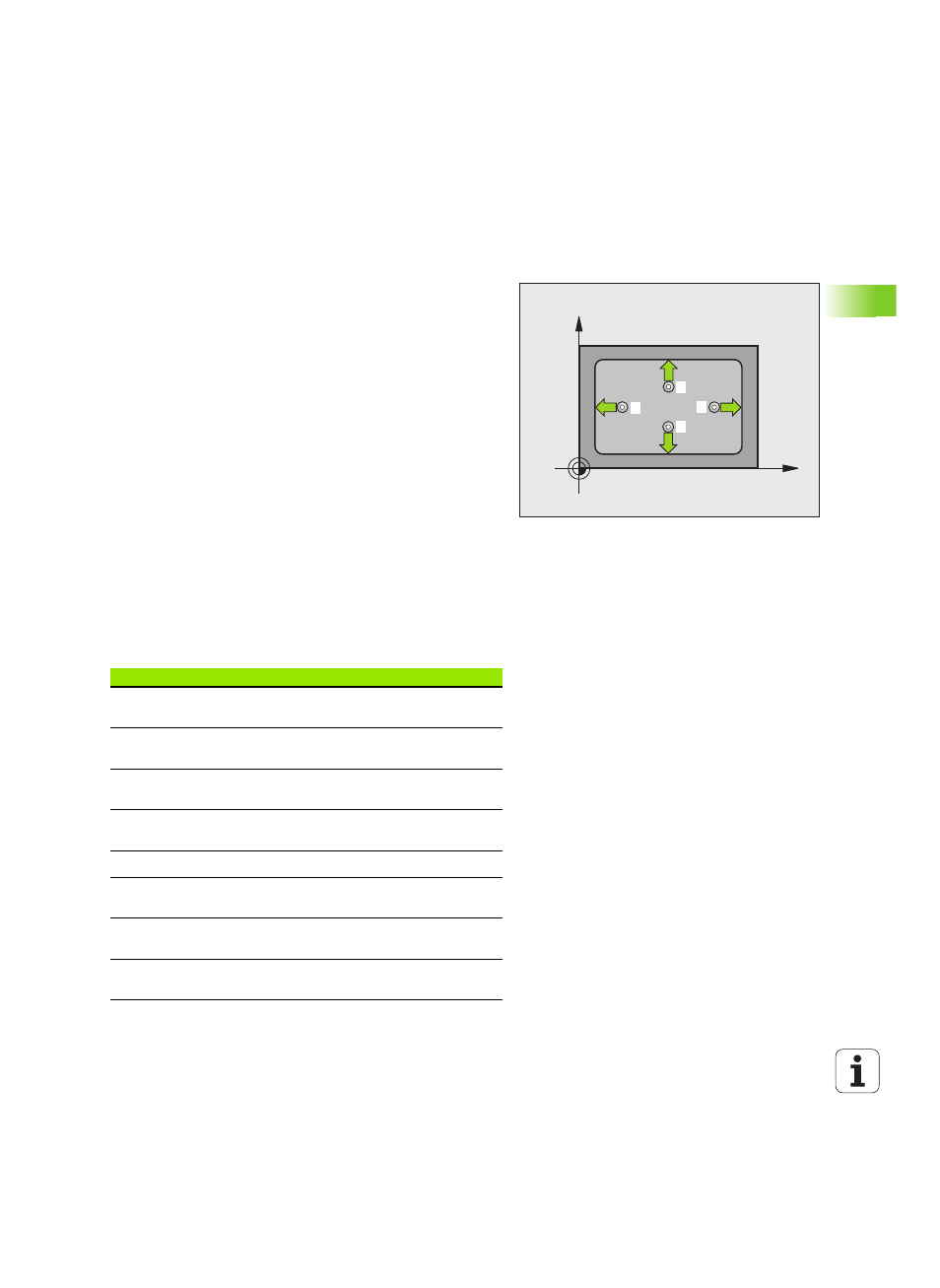

ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА
(цикл измерительного щупа 423, DIN/ISO:
G423)
Цикл измерительного щупа 423 определяет центр, а также длину
и ширину прямоугольного кармана. Если в цикле задаются
соответствующие значения допуска, то система ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в точке измерения 1 .
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
3 После чего щуп перемещается либо параллельно к оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке 2 и выполняет там второй измерительный
ход.
4 ЧПУ позиционирует измерительный щуп в точке измерения 3 ,
а затем в точке измерения 4 и выполняет третий или
четвертый измерительный ход.
5 Затем ЧПУ позиционирует щуп обратно на безопасную высоту
и записывает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра Значение
Q151 Фактическое значение центра главной
оси
Q152 Фактическое значение центра
вспомогательной оси
Q154 Фактическое значение боковой длины
главной оси
Q155 Фактическое значение боковой длины
вспомогательной оси
Q161 Отклонение центра главной оси
Q162 Отклонение центра вспомогательной
оси
Q164 Отклонение длины стороны главной
оси
Q165 Отклонение длины стороны
вспомогательной оси
