3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

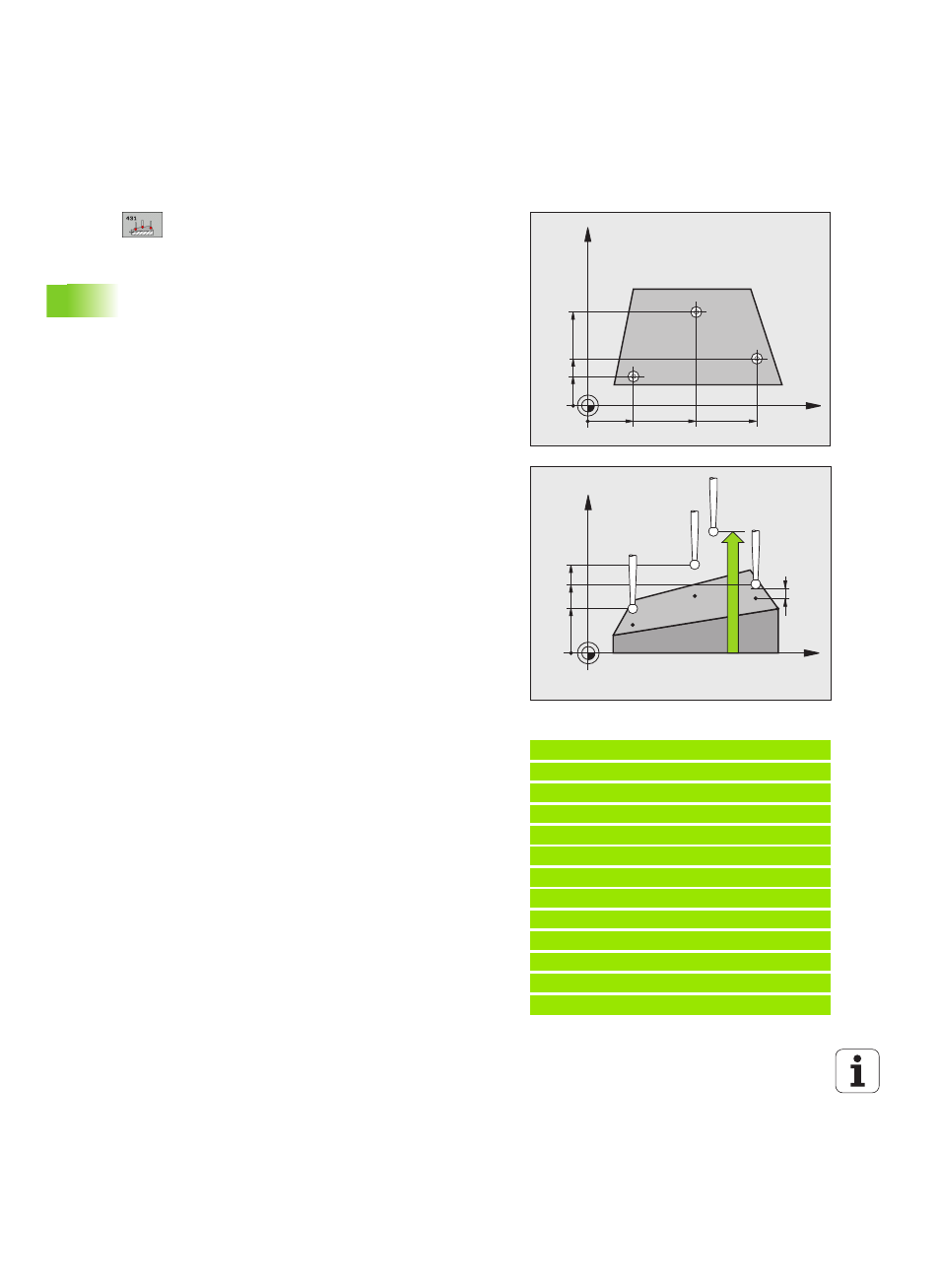

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
1-ая точка измерения 3-ей оси Q294
(абсолютная): координата первой точки
измерения на оси измерительного щупа.
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки снятия
размера на главной оси плоскости обработки.
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки снятия
размера на вспомогательной оси плоскости
обработки.
2-ая точка измерения 3-ей оси Q295
(абсолютная): координата второй точки снятия
размера на оси измерительного щупа.
3-я точка измерения 1-ой оси Q296
(абсолютная): координата третьей точки
измерения на главной оси плоскости обработки.
3-я точка измерения 2-ой оси Q297
(абсолютная): координата третьей точки
измерения на вспомогательной оси плоскости
обработки.
3-я точка измерения 3-ей оси Q298 (абсолютная):
координата третьей точки измерения на оси
измерительного щупа.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Протокол измерения Q281: задает, должна ли
система ЧПУ составлять протокол измерения:
0: не составлять протокол измерения .
1: составлять протокол измерения: ЧПУ
сохраняетфайл протокола TCHPR431.TXT по
умолчанию в директории TNC:\.
2: прерывание отработки программы и вывод
протокола измерения на дисплей ЧПУ.
Продолжение программы с помощью NC-старт.
Пример: Команды ЧПУ
5 TCH PROBE 431 ИЗМЕРЕНИЕ ПЛОСКОСТИ
Q263=+20 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+20 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q294=-10 ;1-АЯ ТОЧКА 3-ЕЙ ОСИ
Q265=+50 ;2-АЯ ТОЧКА 1-ОЙ ОСИ
Q266=+80 ;2-АЯ ТОЧКА 2-ОЙ ОСИ
Q295=+0 ;2-АЯ ТОЧКА 3-ЕЙ ОСИ
Q296=+90 ;3-Я ТОЧКА 1-ОЙ ОСИ
Q297=+35 ;3-Я ТОЧКА 2-ОЙ ОСИ
Q298=+12 ;3-Я ТОЧКА 3-ЕЙ ОСИ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+5 ;БЕЗОПАСНАЯ ВЫСОТА
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
X
Y
Q297
Q263
Q264
Q266
Q296
Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
