2 Циклы измерительных щупов в ручном режиме и в режиме эл. маховичка
2.2
К
алибровка
из
мерительног
о
щупа

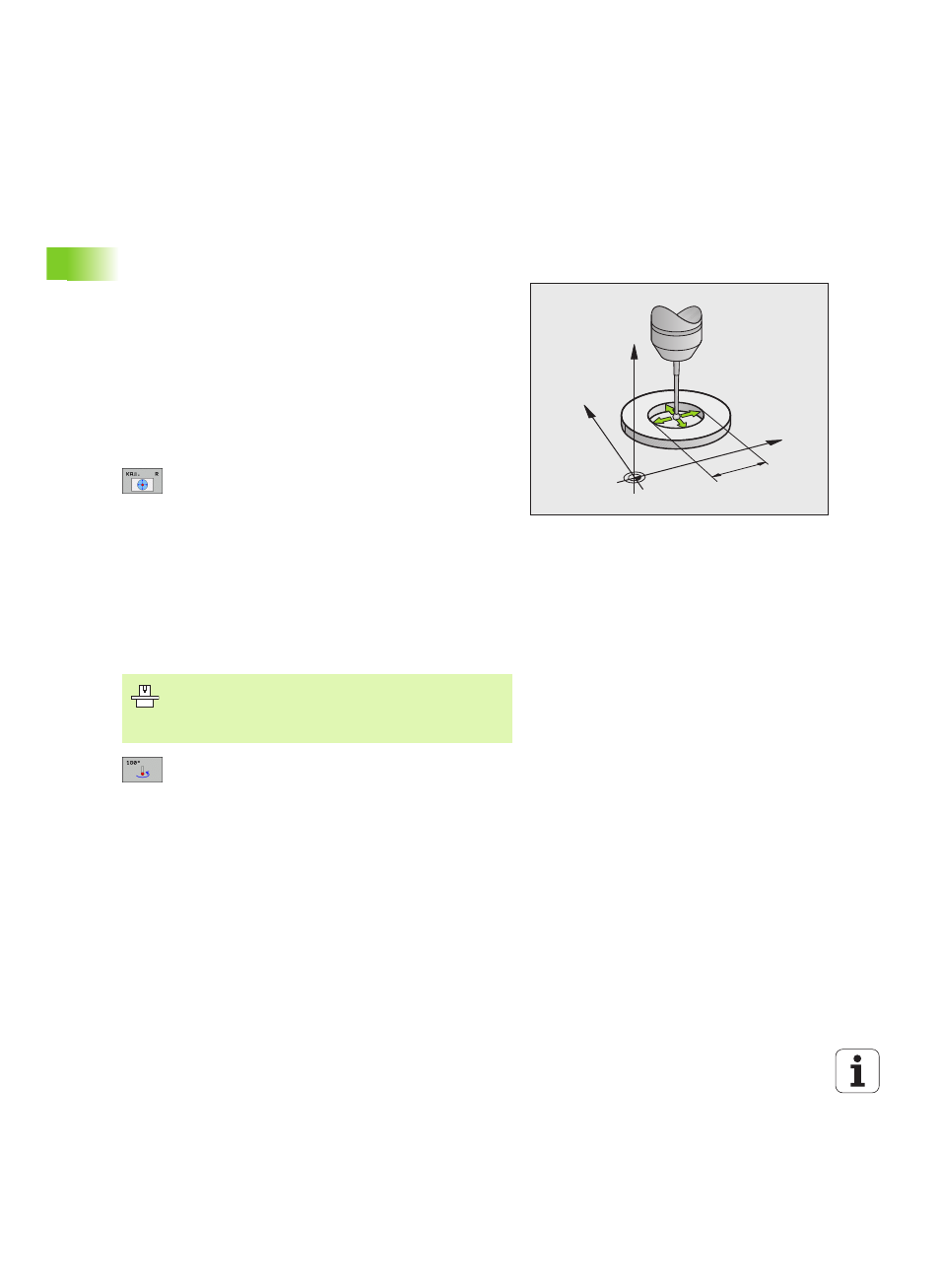

Выполните калибровку рабочего радиуса и
компенсацию несоосности измерительного
щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
Во время калибровки смещения центра ЧПУ поворачивает 3D-
щуп на 180°. Поворот выполняется через дополнительную
функцию, закладываемую производителем станка в параметре
mStrobeUTurn.
Ручная калибровка выполняется следующим образом:
Расположите сферический наконечник щупа в "Ручном режиме"
в отверстии регулировочного кольца.
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмте перепрограммируемую клавишу KAL. R.
Выберите ось инструмента, введите радиус
регулировочного кольца.
Ощупывание: 4 раза нажмите на внешнюю
клавишу СТАРТ. 3D-щуп снимет размер в одной
позиции отверстия по каждому направлению оси и
рассчитает рабочий радиус сферического
наконечника щупа.
Для выхода из функции калибровки нажмите
перепрограммируемую клавишу КОНЕЦ.
Определение смещения центра наконечника
щупа: нажмите перепрограммируемую клавишу
180°. ЧПУ поворнет измерительную систему на
180°.
Ощупывание: 4 раза нажмите на внешнюю
клавишу СТАРТ. 3D-щуп снимет размер в одной
позиции отверстия по каждому направлению оси и
рассчитает смещение центра измерительной
системы.
Y
X
Z
10
Для определения несоостности наконечника щупа,
система ЧПУ должна быть подготовлена
производителем станка. Внимательно изучите
руководство по обслуживанию станка!
