Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 100
100
3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

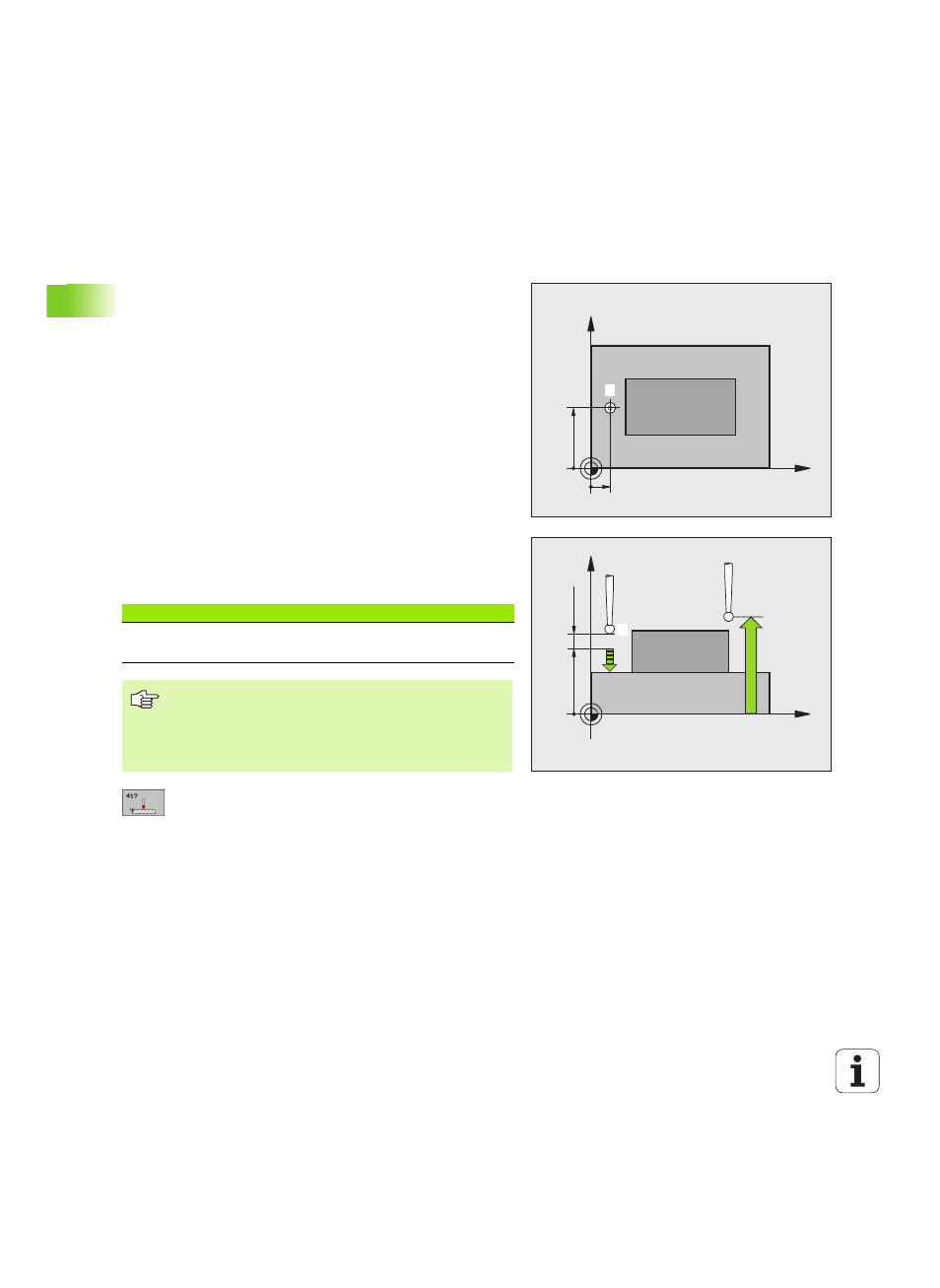

ТОЧКА ПРИВЯЗКИ НА ОСИ
ИЗМЕРИТЕЛЬНОГО ЩУПА (цикл
измерительного щупа 417, DIN/ISO: G417)
Цикл измерительного щупа 417 измеряет произвольную
координату на оси щупа и установливает ее в качестве точки
привязки. Альтернативно ЧПУ может записывать измеренную
координату в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в
запрограммированной точке измерения
1
. При этом ЧПУ
смещает щуп на безопасное расстояние в направлении
положительной оси измерительного щупа.
2 Измерительный щуп перемещается по своей оси на
введенную координату точки измерения
1
и определяет
простым контактным измерением фактическую позицию.
3 Затем система ЧПУ возвращает измерительный щуп на
безопасную высоту, обрабатывает распознанную опорную
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 65) и сохраняет фактическое значение в
указанных далее параметрах Q.
1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
1-ая точка измерения 3-ей оси Q294
(абсолютная): координата первой точки
измерения на оси щупа.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
Номер параметра
Значение
Q160
Фактическое значение, измеренная
точка
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа. Затем ЧПУ
задает на этой оси опорную точку.
