3 Циклы измерительных щупов для автоматической проверки заготовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

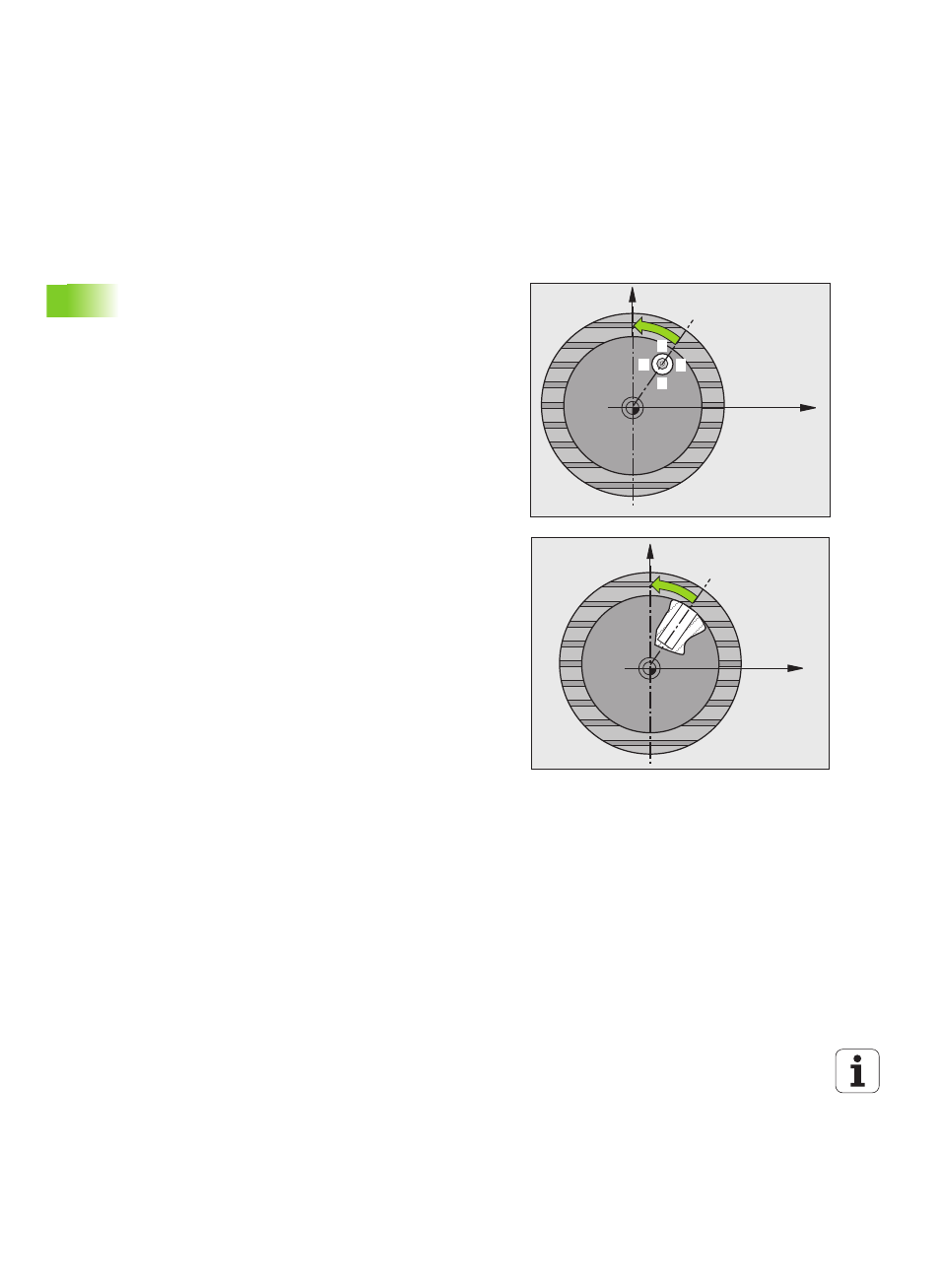

Выравнивание смещения заготовки через
ось С (цикл измерительного щупа 405,
DIN/ISO: G405)
С помощью цикла измерительного щупа 405 определяется
угловое смещение между положительной осью Y активной
системы координат и средней линией отверстия или
угловое смещение между заданной и фактической позицией
центра отверстия.
Распознанное смещение угла система ЧПУ компенсирует путем
вращения оси С. Заготовка зажимается на круглом столе в любом
положении, однако координата Y отверстия должна быть
положительной. Если угловое смещение отверстия измеряется
по оси Y измерительного щупа (горизонтальное положение
отверстия), то иногда требуется неоднократная отработка цикла,
так как из-за стратегии измерения возникает неточность порядка
1% смещения заготовки.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
Система ЧПУ определяет направление контактирования
автоматически в зависимости от запрограммированного
стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту, к следующей
точке измерения
2
и выполняет там второй измерительный
ход.
4 Система ЧПУ позиционирует щуп в точке измерения
3
и затем
в точке измерения
4
, выполняет там третий или четвертый
измерительный ход и позиционирует измерительный щуп на
распознанный центр отверстия.
5 Система ЧПУ позиционирует щуп назад на безопасную высоту
и выравнивает заготовку путем вращения круглого стола.
Система ЧПУ поворачивает круглый стол таким образом, что
центр отверстия после компенсации – как в вертикальной, так
и в горизонтальной оси измерительного щупа – лежит в
направлении положительной оси Y или на заданной позиции
центра отверстия. Измеренное угловое смещение
дополнительно доступно в параметре Q150.
X
Y
1
2
4
3
X
Y
