1 Работа с циклами измерительных щупов
1.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
из
ме
рительны
х
щупов
!
Ориентирование инфракрасного щупа в
запрограммированном направлении снятия
размера: TRACK в таблице измерительных
щупов
Чтобы повысить точность измерения, можно установить TRACK =
ON, чем обеспечивается ориентирование инфракрасного щупа в
запрограммированном направлении перед каждой процедурой
снятия размера. Таким образом, щуп отклоняется всегда в одном
и том же направлении.
Измерительный щуп, подача при измерении:
F в таблице измерительных щупов
В параметре F определяется подача, с которой ЧПУ должно
производить снятие размеров заготовки.
Измерительный щуп, подача при
позиционировании: FMAX
В FMAX определяется подача, с которой ЧПУ выполняет
предварительное позиционирование измерительного щупа или
позиционирование между двумя точками измерения.
Измерительный щуп, ускоренный ход при
позиционировании: F_PREPOS в таблице
измерительных щупов
В F_PREPOS определяется, должно ли ЧПУ выполнять
позиционирование с определенной в FMAX подачей или на
ускоренной подаче станка.
вводимое значение = FMAX_PROBE: позиционирование с
подачей из FMAX,
вводимое значение = FMAX_MACHINE: предварительное
позиционирование на ускоренной подаче станка.
В случае изменения TRACK = ON необходимо
выполнить повторную калибровку измерительного
щупа.

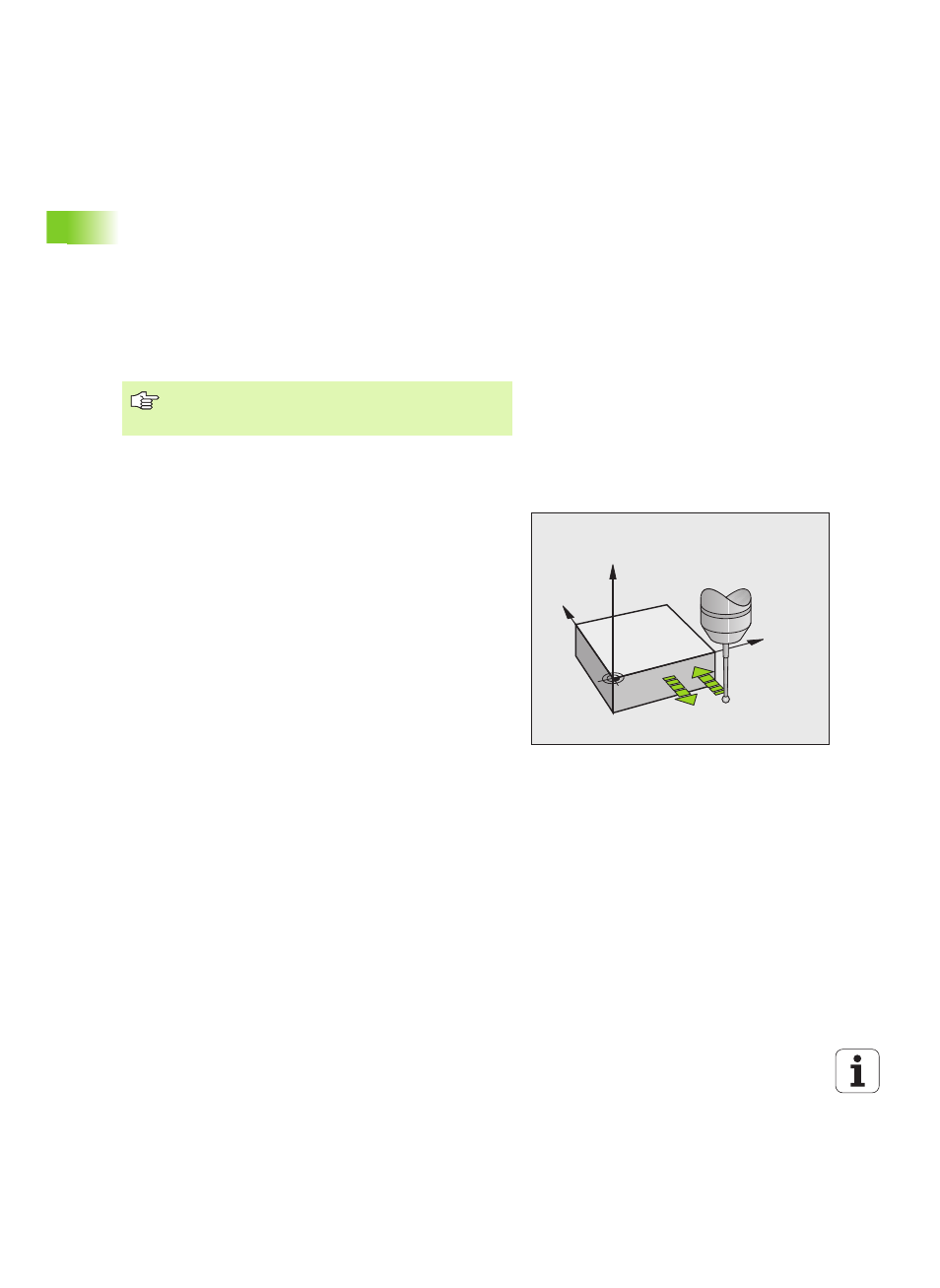

Y
X
Z
MP6120
MP6360
MP6150
MP6361
