3 Циклы измерительных щупов для автоматической проверки заготовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

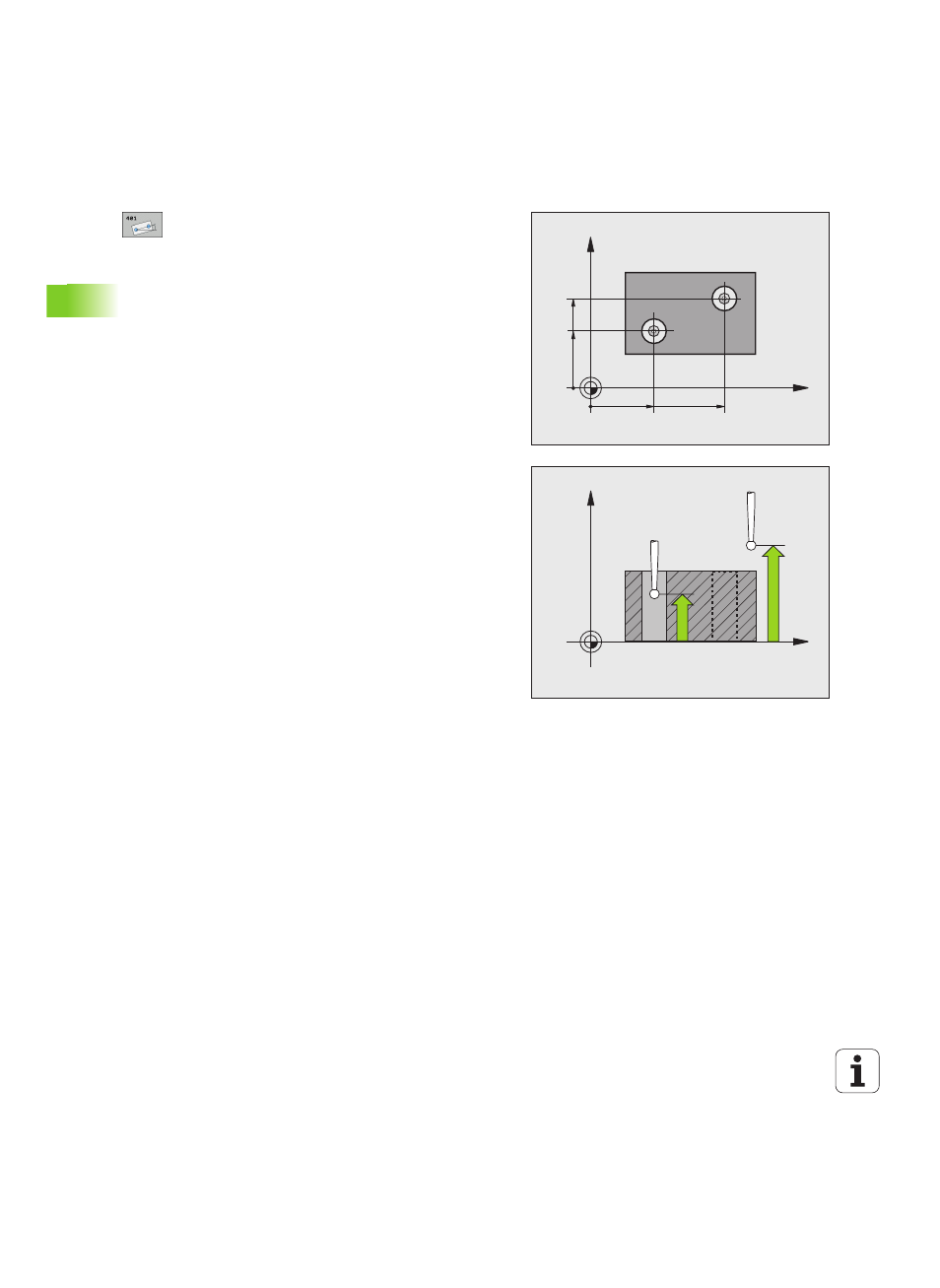

1-ое отверстие: центр 1-ой оси Q268
(абсолютный): центр первого отверстия на
главной оси плоскости обработки.
1-ое отверстие: центр 2-ой оси Q269
(абсолютный): центр первого отверстия на
вспомогательной оси плоскости обработки.
2-ое отверстие: центр 1-ой оси Q270
(абсолютный): центр второго отверстия на
главной оси плоскости обработки.
2-ое отверстие: центр 2-ой оси Q271
(абсолютный): центр второго отверстия на
вспомогательной оси плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси щупа, на которой должно
производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновения между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Предустановка разворота плоскости
обработки Q307 (абсолютная): если измеряемое
смещение должно опираться не на главную ось, а
на произвольную прямую, то нужно ввести угол
опорной прямой. Тогда система ЧПУ определит
разницу из измеренного значения и угла опорной
прямой для разворота плоскости обработки.
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
