2 Циклы измерительных щупов в ручном режиме и в режиме эл. маховичка
2.4
Ус
та
н
о
в
ка
ко
о
р
д
и
н
ат
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
щупа
2.4 Установка координат точки
привязки с помощью 3D-щупа
Введение
Функции установки координат точки привязки на выровненной
заготовки выбираются при помощи следующих
перепрограммируемых клавиш:
Установка координат точки привязки на произвольной оси с
помощью ОЩУПЫВАНИЕ POS.
Назначение угла в качестве точки привязки при помощи
ОЩУПЫВАНИЕ P.
Центр окружности в качестве точки привязки при помощи
ОЩУПЫВАНИЕ CC.

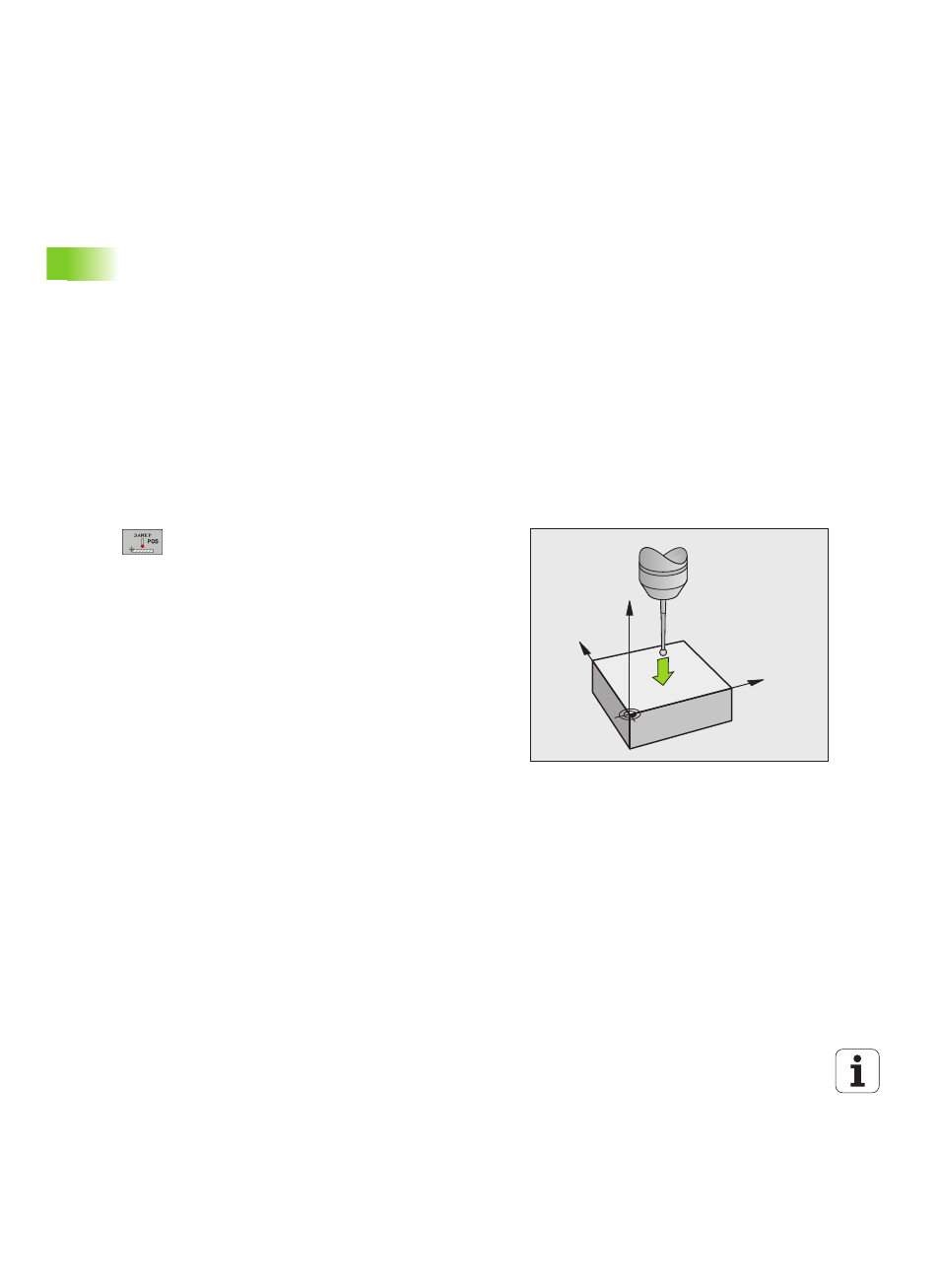

Установка точки привязки на произвольной
оси
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
POS.
Переместите измерительный щуп к точке снятия
размера.
Выберите направление контактного измерения и
одновременно ось, для которой устанавливается
точка привязки, например, снятие размера в
направлении Z: выбор при помощи
перепрограммируемой клавиши.
Ощупывание: нажмите на внешнюю клавишу
СТАРТ.
Опорная точка: подвердите заданную координату
при помощи перепрограммируемой клавиши УСТ.
ТОЧКИ ПРИВЯЗКИ или запишите значение в
таблицу (смотри „Запись результатов измерения
из циклов измерительного щупа в таблицу
нулевых точек”, страница 27 или смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу предустановок”, страница 28).
Завершение функции ощупывания: Нажмите
перепрограммируемую клавишу КОНЕЦ.
Y
X
Z
