HEIDENHAIN TNC 320
97
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

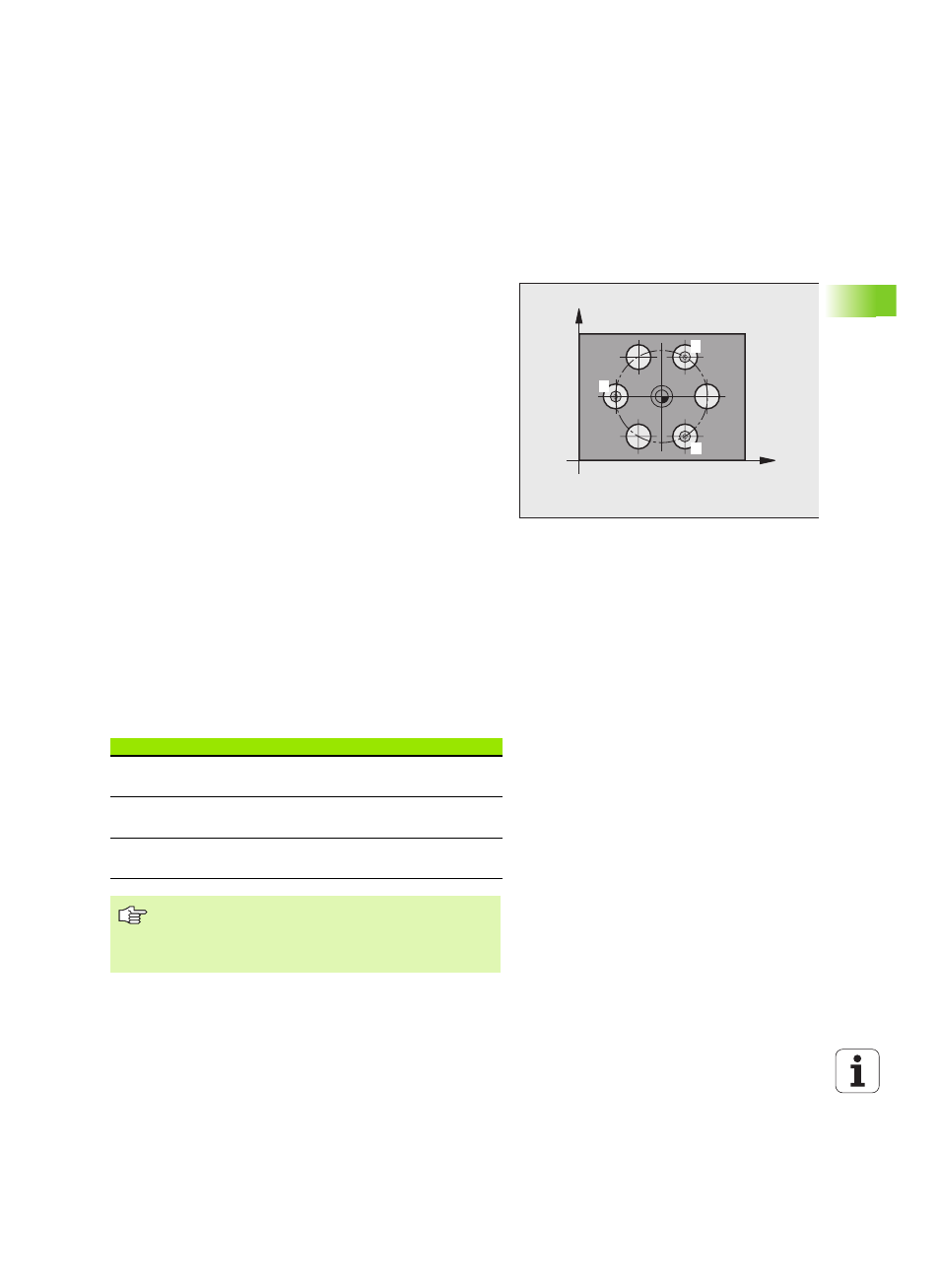

ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (цикл измерительного щупа 416,
DIN/ISO: G416)
Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве точки привязки. Альтернативно ЧПУ может записывать
этот центр в таблицу нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительных щупов” на странице 22) на
заданный центр первого отверстия
1
.
2 Измерительный щуп перемещается на заданную высоту
измерения и путем выполнения четырех касаний определяет
первый центр отверстия.
3 После чего щуп возвращается на безопасную высоту и
позиционируется на заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает щуп на заданную высоту измерения
и путем четырех касаний определяет второй центр отверстия.
5 Затем щуп возвращается на безопасную высоту и
позиционируется на введенный центр третьего отверстия
3
.
6 Система ЧПУ перемещает измерительный щуп на введенную
высоту измерения и путем измерения определяет третий
центр отверстия.
7 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает распознанную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65) и сохраняет фактическое значение в указанных
далее параметрах Q.
8 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.
X
Y
1
2
3
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
