HEIDENHAIN TNC 320
119
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

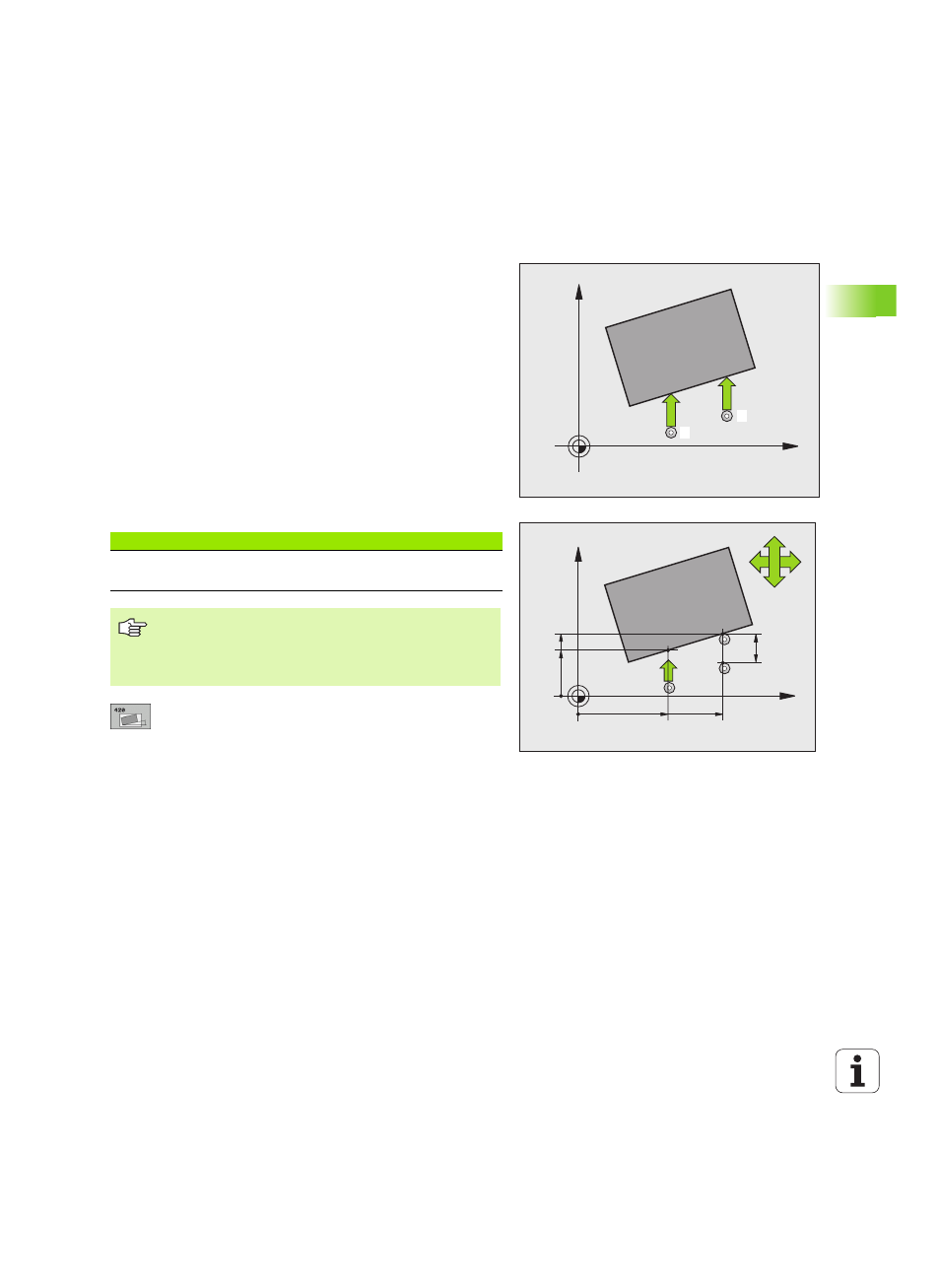

ИЗМЕРЕНИЕ УГЛА (цикл измерительного
щупа 420, DIN/ISO: G420)
Цикл измерительного щупа 420 определяет угол, образуемый
произвольной прямой с главной осью плоскости обработки.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в
запрограммированной точке измерения
1
. При этом ЧПУ
смещает щуп на безопасное расстояние против заданного
направления перемещения.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей при измерении (колонка F).
3 После чего щуп перемещается к следующей точке измерения
2
и выполняет второй измерительный ход.
4 Система ЧПУ возвращает измерительный щуп на безопасную
высоту и сохраняет распознанный угол в следующих
параметрах Q:
1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки снятия
размера на главной оси плоскости обработки.
2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки снятия
размера на вспомогательной оси плоскости
обработки.
Ось измерения Q272: ось, на которой должно
производиться измерение:
1:главная ось = ось измерения ,
2: вспомогательная ось = ось измерения ,
3: ось измерительного щупа = ось измерения.
X
Y
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
Номер параметра
Значение
Q150
Измеренный угол относительно
главной оси плоскости обработки
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
