3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

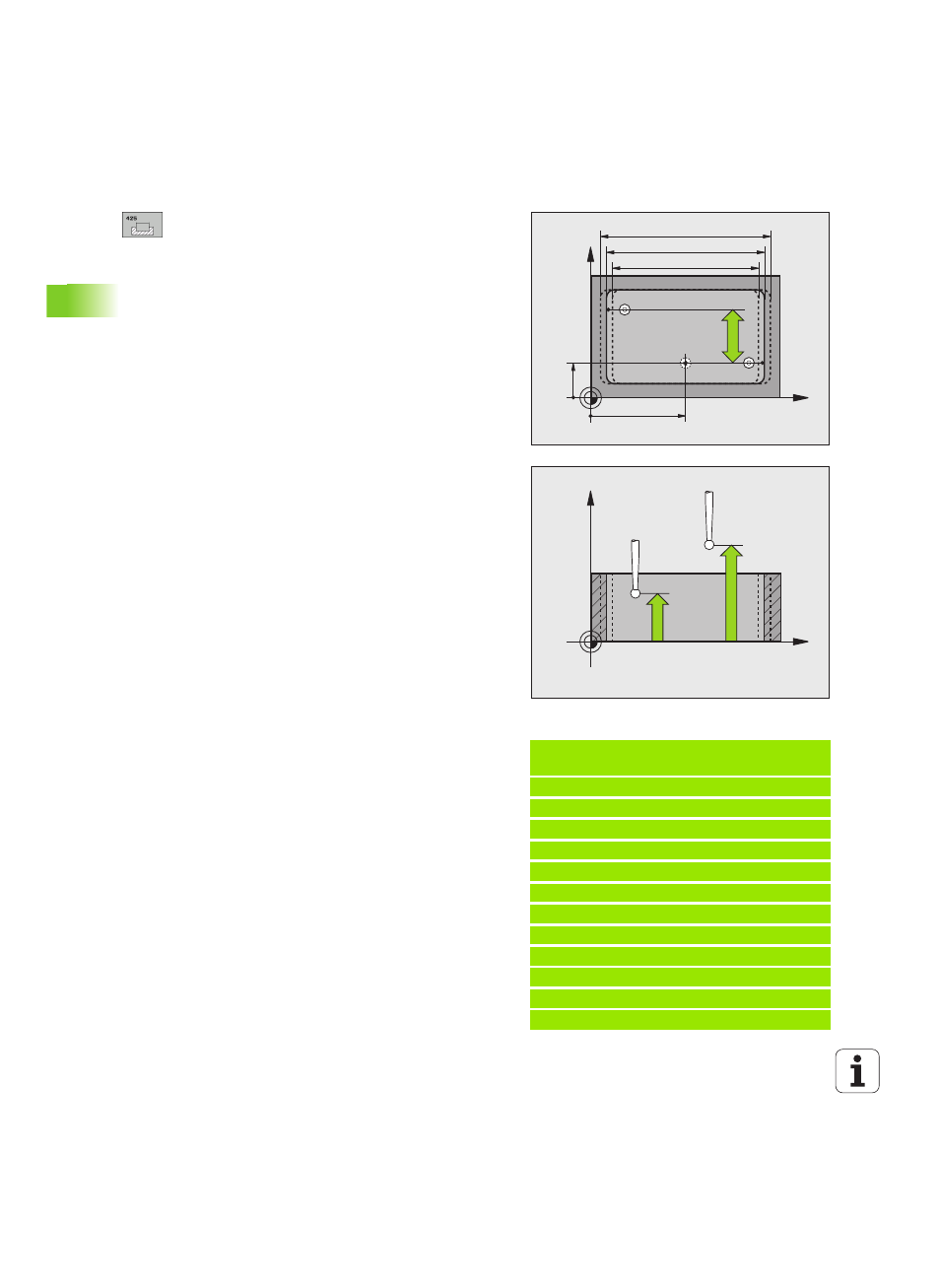

Точка старта 1-ой оси Q328 (абсолютная): точка
старта измерения на главной оси плоскости
обработки.
Точка старта 2-ой оси Q329 (абсолютная): точка
старта измерения на вспомогательной оси
плоскости обработки.
Смещение для 2-го измерения Q310 (в
приращениях): значение, на которое смещается
измерительный щуп перед вторым измерением.
При вводе 0 ЧПУ не смещает измерительный щуп.
Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1:главная ось = ось измерения,
2:вспомогательная ось = ось измерения.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Заданная длина Q311: заданное значение
измеряемой длины.
Макс.размер Q288: максимальная допускаемая
длина.
Мин.размер Q289: минимальная допускаемая
длина.
Протокол измерения Q281: задает, должна ли
система ЧПУ составлять протокол измерения:
0: не составлять протокол измерения,
1: составлять протокол измерения: ЧПУ
сохраняетфайл протокола TCHPR425.TXT по
умолчанию в директории TNC:\,
2: прерывание отработки программы и вывод
протокола измерения на дисплей ЧПУ.
Продолжение программы с помощью NC-старт.
Прогр.-стоп при ошибке допуска Q309: задает,
должна ли система ЧПУ при превышении допуска
прерывать отработку программы и выдавать
сообщение об ошибке:
0: не прерывать отработку программы, не
выдавать сообщения об ошибке,
1: прервать отработку программы, выдавать
сообщение об ошибке.
Пример: Команды ЧПУ
5 TCH PRONE 425 ИЗМЕРЕНИЕ
ВНУТРЕННЕЙ ШИРИНЫ
Q328=+75 ;ТОЧКА СТАРТА 1-ОЙ ОСИ
Q329=-12.5 ;ТОЧКА СТАРТА 2-ОЙ ОСИ
Q310=+0 ;СДВИГ 2-ГО ИЗМЕРЕНИЯ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q311=25 ;ЗАДАННАЯ ДЛИНА
Q288=25.05 ;МАКС.РАЗМЕР
Q289=25 ;МИН.РАЗМЕР
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
Q309=0
;СТОП ПРОГР. ПРИ ОШИБКЕ
Q330=0
;НОМЕР ИНСТРУМЕНТА
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
